چیپست AMD B550چیپست B550 دومین چیپست معرفی شده از سری 500 شرکت AMD است.
مادربرد های مجهز به این چیپست، گزینه‌ای ایده‌آل برای کاربران حرفه‌ای است که انعطاف‌پذیری، کنترل فرآیند اورکلاک و نسل چهارم رابطPCI-E برای دستگاه‌های ذخیره‌سازی و کارت گرافیک از اهمیت زیادی برخوردار هستند. چیپست B550 بستری مقرون به صرفه و قابل اطمینان است که پهنای باند مناسب و نیز گزینه‌ها و درگاه‌های ارتباطی متنوع و مدرن را برای کاربران خانگی و اداری فراهم می‌کند. مادربردهای مجهز به چیپست B550 با هدف پشتیبانی از پردازنده‌های سری Ryzen 3000، Ryzen 5000 و Ryzen 4000 G مهندسی شده‌اند. این مادربردها با فناوری ذخیره‌سازی AMD StoreMI سازگار هستند و همانند مادربردهای دارای چیپست X570، از نسل چهارم رابط PCI-E و قابلیت اورکلاک پردازنده پشتیبانی می‌کنند. 20 خط PCI-E 4.0 (با پردازنده‌های سازگار) و تا 10 خط PCI-E 3.0 برای اتصال دستگاه‌های ذخیره‌سازی و کارت‌های توسعه، تا شش درگاه USB 3.2 Gen 2 با سرعت تبادل داده 10 گیگابیت بر ثانیه، تا دو درگاه USB 3.1، تا شش درگاه USB 2.0 و تا هشت درگاه SATA III، درگاه‌ها و گزینه‌های ارتباطی چیپست B550 محسوب می‌شوند.
نکته: مادربردهای دارای چیپست B550 از دو پردازنده Ryzen 5 3400G و Ryzen 3200G پشتیبانی نمی‌کنند.
سوکت AMD AM4
سوکت AM4 از شرکت AMD با هدف یکپارچه‌سازی پشتیبانی از پردازنده‌های مختلف این شرکت – از پردازنده‌های بالارده دسکتاپ گرفته تا پردازنده‌های APU پایین‌رده شرکت AMD – توسعه پیدا کرد. این سوکت هم‌اکنون دستاوردهای آینده‌نگرانه شرکت AMD را به نمایش گذاشته است: پشتیبانی از حافظه‌های پرسرعت DDR4، نسل چهارم رابط PCI-E برای اتصال دستگاه‌های ذخیره‌سازی NVMe و کارت گرافیک‌ها و نیز پشتیبانی از درگاه‌های پرسرعت SuperSpeed USB با سرعت تبادل داده 10 گیگابیت بر ثانیه. سوکت AM4 به پردازنده اجازه دسترسی مستقیم به درگاه‌های SATA و USB را می‌دهد و از قابلیت‌ها و فناوری‌های پیشروی امروز و فردا، به بهترین نحو استفاده می‌کند.

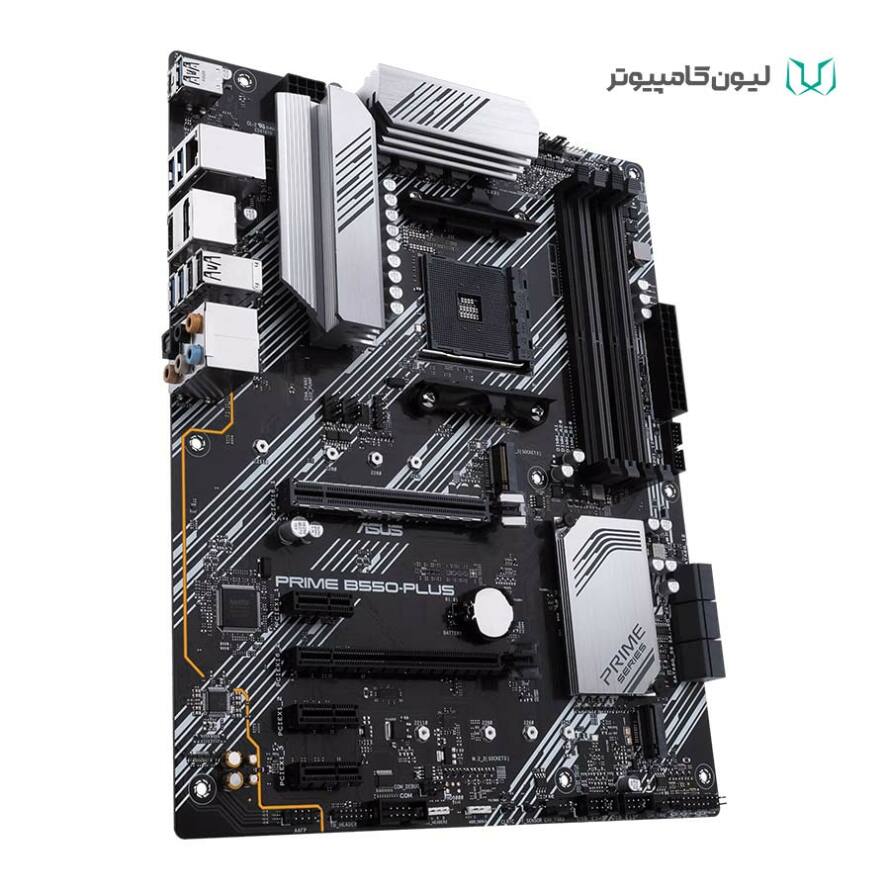

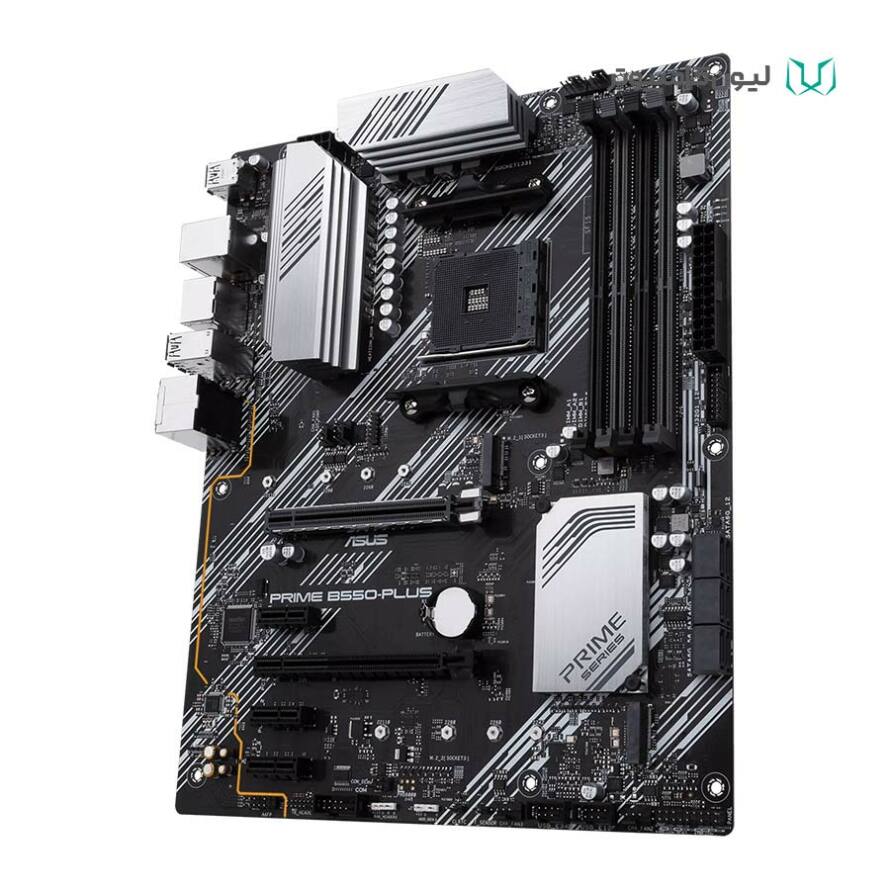

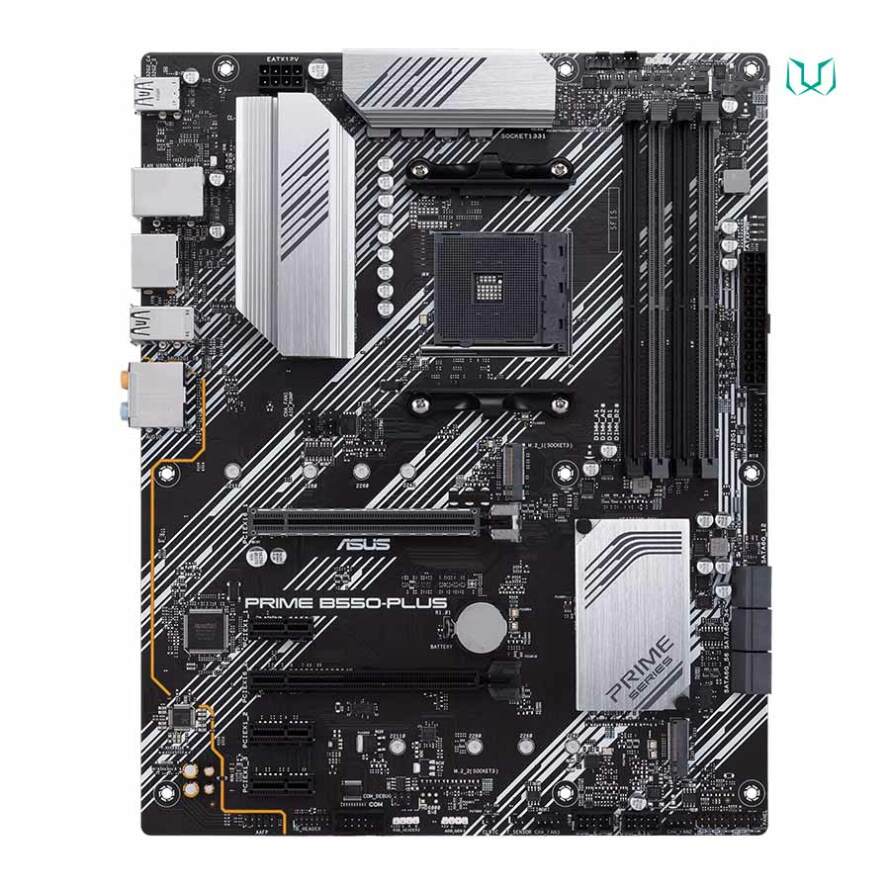

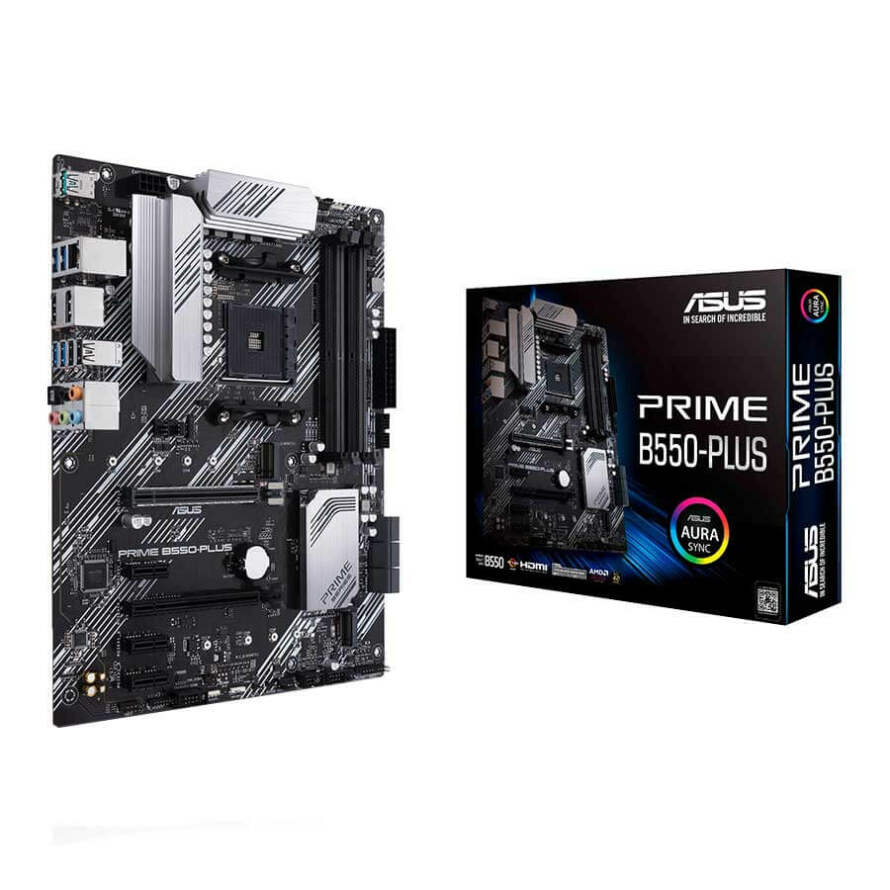

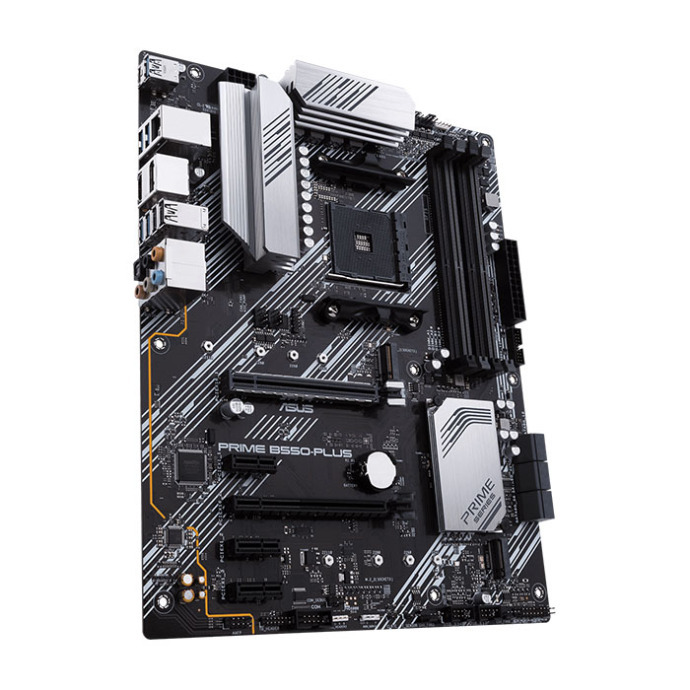

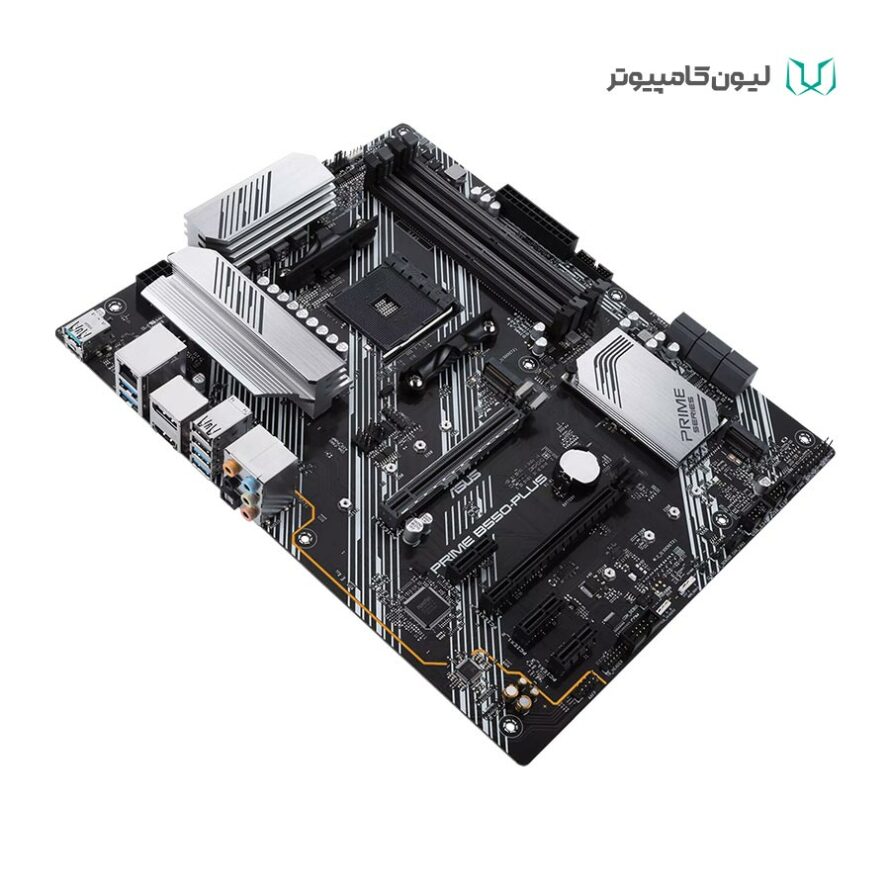

معرفی مادربردهای سری PRIMEمادربردهای سری PRIME شرکت ایسوس، از جمله مادربرد PRIME B550-PLUS، به صورت ماهرانه مهندسی شده‌اند تا حداکثر پتانسیل نسل سوم سری پردازنده‌های Ryzen شرکت AMD را به نمایش بگذارند. مادربرد PRIME B550-PLUS با داشتن مدار تغذیه قابل اعتماد، راهکارهای جامع خنک‌سازی، گزینه‌های تنظیم هوشمند و نیز بایوس و نرم‌افزارهای کاربردی، می‌تواند گزینه مناسبی برای کاربران تازه وارد و حرفه‌ای باشد.

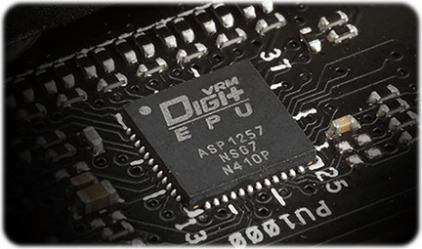

ماژول تنظیم ولتاژ Digi+ماژول تنظیم ولتاژ Digi+ افت ولتاژ ورودی به پردازنده را به صورت لحظه‌ای کنترل کرده و به صورت خودکار میان تنظیمات فرکانس و راهکارهای صرفه‌جویی در انرژی سوییچ می‌کند. این ماژول همچنین به کاربران اجازه می‌دهد تا عملکرد پردازنده را به صورت دقیق تنظیم کنند تا به حداکثر پایداری و کارایی دست یابند.
واحد پردازش انرژی (EPU)وظیفه این واحد، بهینه‌سازی خودکار مصرف برق تمام اجزای سیستم و به حداکثر رساندن صرفه‌جویی در مصرف انرژی است. این امر از طریق حالت Away Mode و با غیر فعال‌سازی کنترلر درگاه‌های ورودی/خروجی بلااستفاده سیستم محقق می‌گردد.
هیت سینک و پدهای حرارتی ویژه مدار تغذیه مادربرددو هیت سینک بزرگ و پدهای حرارتی زیر آنها، فرآیند انتقال و دفع حرارت از ماسفت‌ها و چوک‌ها را بهبود می‌بخشند و در نتیجه، کارایی و عمر مفید این اجزای حیاتی مادربرد را افزایش می‌دهند
کنترل جامع سیستم خنک کننده با نرم‌افزار Fan Xpert 4با نرم‌افزار Fan Xpert 4 می‌توان کنترل کاملی بر سیستم خنک کننده مادربرد PRIME B550-PLUS، از جمله فن‌ها، پمپ آب و خنک کننده‌های مایع AiO داشت. یکی از قابلیت‌های کاربردی این نرم‌افزار، تنظیم هوشمند تمام شاخص‌های سیستم خنک کننده با یک کلیک و از طریق حالت Auto-Tuning است. همچنین حالت Extreme Quiet سرعت فن‌های کیس را به حداقل میزان ممکن می‌رساند تا سیستم در حین انجام وظایف سبک، نویز بسیار کمی تولید کند. علاوه بر این موارد، قابلیت کنترل عملکرد فن‌ها، پمپ آب و خنک کننده‌های مایع AiO در بایوس UEFI مادربرد وجود دارد.
سنسورهای حرارتی متعددهر هدر اتصال فن مادربرد را می‌توان به گونه‌ای پیکربندی کرد که به صورت پویا بر چهار سنسور حرارتی روی مادربرد نظارت کنند و نسبت به تغییرات دمایی واکنش نشان دهند. در صورت نصب کارت گرافیکی از شرکت ایسوس که با نرم‌افزار Fan Xpert 4 سازگار باشد، با این نرم‌افزار می‌توان یک سنسور حرارتی را برای نظارت بر دمای کارت گرافیک تعیین کرد و از خنک‌کنندگی بهینه کارت گرافیک و پردازنده در حین پردازش‌های سنگین و طولانی مطمئن شد.
ایمنی هوشمند
مدار مجمتع اختصاصی از هدرهای اتصال فن در مقابل اضافه جریان و داغی بیش از اندازه محافظت می‌کند.
هدر اتصال پمپ خنک کننده مایع AIO
این هدر از پمپ‌های DC و PWM در سیستم‌های خنک کننده مایع AIO پشتیبانی می‌کند.
هدرهای 4 پین اتصال فن
سه هدر اتصال فن کیس، یک هدر اتصال فن رادیاتور، یک هدر اتصال پمپ خنک کننده مایع AiO و یک هدر اتصال فن پردازنده روی مادربرد PRIME B550-PLUS تعبیه شده‌اند که قابلیت شناسایی خودکار فن‌های PWM و DC را دارند.
راهکارهای ذخیرهسازیمادربرد PRIME B550-PLUS از جدیدترین راهکارها و استانداردهای ذخیره‌سازی پتشیبانی کرده و به کاربران اجازه می‌دهد تا هر گونه دستگاه ذخیره‌سازی بسیار سریع را متصل و از آنها استفاده کنند. یک اسلات M.2 از نوع Key M با حداکثر سرعت تبادل داده 64 گیگابیت بر ثانیه از طریق رابط PCIe x4 و SATA III (نسل چهارم رابط PCIe با پردازنده‌های سری Ryzen 5000/3000 و نسل سوم با پردازنده‌های سری Ryzen 4000 G)، یک اسلات M.2 از نوع Key M با حداکثر سرعت تبادل داده 32 گیگابیت بر ثانیه از طریق رابط PCIe 3.0 x4 و SATA III (در ارتباط با چیپست B550) و نیز شش درگاه SATA III با سرعت تبادل داده 6 گیگابیت بر ثانیه، راهکارهای ذخیره‌سازی این مادربرد را تشکیل می‌دهند. دو اسلات M.2 از درایوهای اس اس دی در ابعاد 2242، 2260، 2280 و 22110 پشتیبانی می‌کنند. اسلات PCIe 4.0 M.2 (نزدیک‌ترین اسلات به سوکت مادربرد)، راهکار ایده‌آل برای اتصال درایو اس اس دی پرسرعت برای اجرای سیستم عامل یا نرم‌افزارها و بازی‌های سنگین و حجیم است. برای دستگاه‌های متصل به درگاه‌های SATA، پیکربندی‌های RAID 0/1/10 فعال است.
رابط PCI-Express 4.0
مادربرد PRIME B550-PLUS به صورت ویژه جهت میزبانی از پردازنده‌های سری Ryzen 5000/3000 شرکت AMD طراحی شده است و از رابط پرسرعت PCI-Express 4.0 برای کارت‌های توسعه (کارت گرافیک، کارت شبکه، کارت شتاب و غیره) و دستگاه‌های ذخیره‌سازی پشتیبانی می‌کند. پهنای باند گسترده و سرعت انتقال داده بالا، به کاربران اجازه می‌دهند تا سیستم‌هایی آینده‌نگرانه بسازند که به سادگی از پسِ بارگذاری‌های سنگین بر می‌آیند.
اسلات‌های توسعه PCIeیک اسلات PCIe x16 با حالت x16 (نسل چهارم رابط PCIe با پردازنده‌های سری Ryzen 5000/3000 و نسل سوم با پردازنده‌های سری Ryzen 4000 G)، یک اسلات PCIe 3.0 x16 با حالت x4 و سه اسلات PCIe 3.0 x1، شکاف‌های توسعه مادربرد PRIME B550-PLUS را تشکیل می‌دهند. این مادربرد همچنین از فناوری AMD 2-Way CrossFireX به منظور اتصال بیش از یک کارت گرافیک پشتیبانی می‌کند.

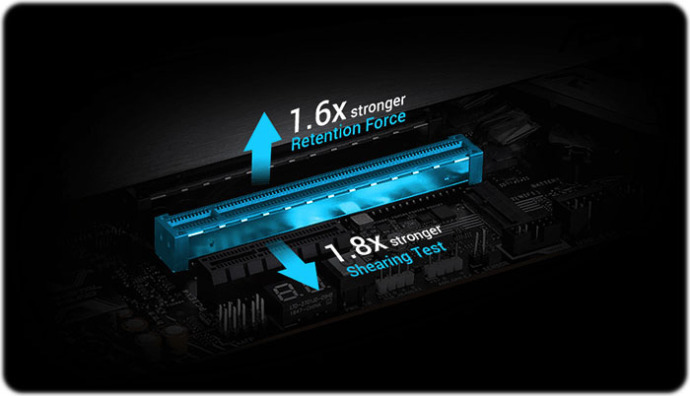

اسلات مقاوم SafeSlotSafeSlot، طراحی انحصاری اسلات PCIe از شرکت ایسوس است. به واسطه این طراحی، اسلات توسعه PCIe با قلاب ویژه‌ای به مادربرد متصل است و اسقامت آن را بهبود می‌بخشد. اسلات مجهز به طراحیSafeSlot در مقایسه با اسلات‌های معمولی، قدرت نگهداری 1.6 برابر و اسقامت 1.8 برابر بیشتر نسبت به آسیب‌های خارجی دارد. پوشش فلزی اطراف اسلات PCIe به وسیله نقاط لحیم اضافه به برد مدار چاپی به صورت محکم متصل می‌ماند.
پشتیبانی از ماژول‌های رم DDR4 تا فرکانس 4600 مگاهرتز
مادربرد PRIME B550-PLUS مجهز به چهار اسلات رم است و تا چهار ماژول رم DDR4 با پیکربندی دو کاناله و تا ظرفیت 128 گیگابایت و فرکانس 4600 مگاهرتز (در حالت اورکلاک) پشتیبانی می‌کند. قابل ذکر است که پردازنده‌های سری Ryzen 4000 G با ماژول‌های دارای فرکانس 4800 مگاهرتز (در حالت اورکلاک) نیز سازگار هستند.

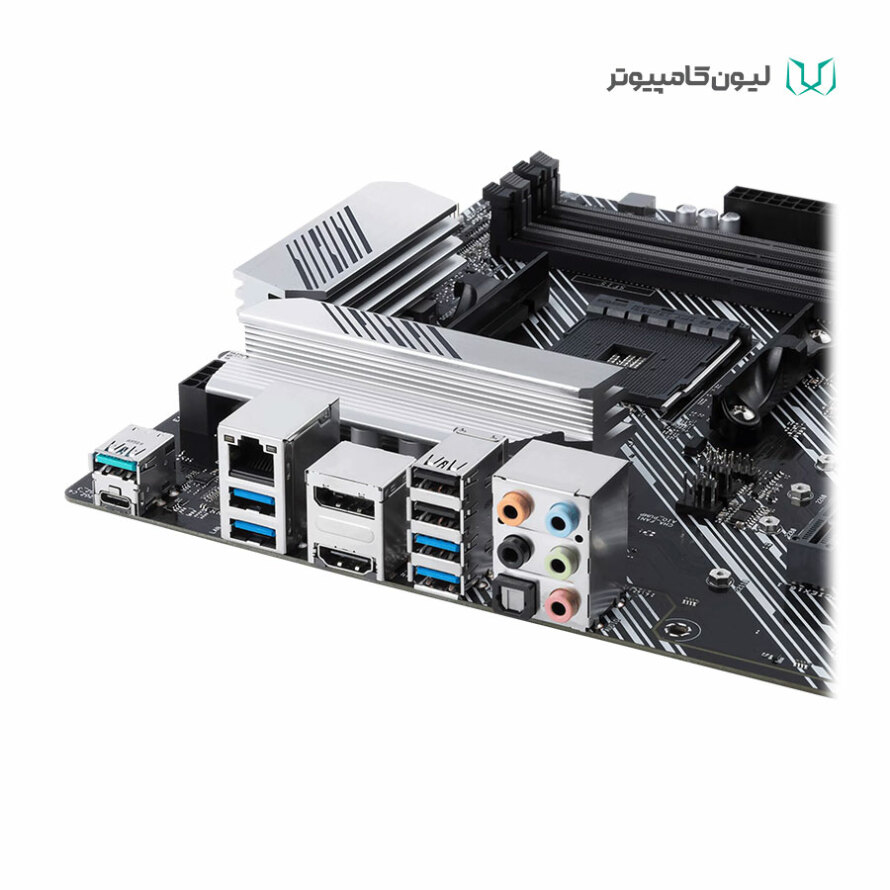

درگاه‌های ورودی/خروجی و کانکتورهای مادربردیک درگاه DisplayPort 1.2، یک درگاه HDMI 2.1، دو درگاه USB 2.0، چهار درگاه USB 3.2 Gen 1 Type-A با سرعت 5 گیگابیت بر ثانیه، دو درگاه USB 3.2 Gen 2 (یک Type-A و یک Type-C) با سرعت 10 گیگابیت بر ثانیه، یک درگاه LAN (RJ45)، پنج جک صوتی 3.5 میلی‌متری و یک درگاه اپتیکال خروجی S/PDIF، درگاه‌های مادربرد در پنل پشتی را تشکیل می‌دهند. درگاه HDMI نیز از رزولوشن 4096x2160 با نرخ تازه‌سازی 60 هرتز پشتیبانی می‌کند. علاوه بر این موارد، یک کانکتور USB 3.2 Gen 1، دو کانکتور USB 2.0 و یک کانکتور Thunderbolt 3 دیگر درگاه‌های ارتباطی مادربرد محسوب می‌شوند.
کانکتور Thunderbolt 3مادربرد PRIME B550-PLUS دارای کانکتور آنبرد Thunderbolt 3 است. با استفاده از کارت Thunderbolt 3 مورد تأیید شرکت اینتل، کاربران می‌توانند سرعت تبادل داده تا 40 گیگابیت بر ثانیه را تجربه کنند. کارت‌های Thunderbolt 3 می‌توانند تا شش دستگاه را به صورت اتصال زنجیره‌ای پشتیبانی کنند. علاوه بر این موارد، شارژ سریع دستگاه‌ها با توان 100 وات از طریق درگاه Thunderbolt 3 امکان‌پذیر است.
دوام و پایداری بالا
شرکت ایسوس برای اطمینان خاطر کاربران از سازگاری و پایداری مادربرد PRIME B550-PLUS، آن را به طور مکرر با بیش از 1000 دستگاه مختلف (از جمله پردازنده‌ها، کارت گرافیک‌ها و ماژول‌های حافظه DDR4) آزمایش کرده است. همچنین اجزای این مادربرد به مدت 8000 ساعت آزمایش‌های مختلف را سپری کرده‌اند تا در دشوارترین شرایط محیطی نیز دوام بیاورند. برخی از این آزمایش‌ها عبارتند از آزمایش حرارت و رطوبت، سنجش عملکرد درگاه‌ها و اتصالات مختلف مادربرد، آزمایش مصرف بهینه انرژی، آزمایش نوسان ولتاژ و تغییر دمای ناشی از آن، آزمایش تغییر شدید دمای محیط، آزمایش شوک حین حمل مادربرد، آزمایش پرتاب مادربرد در بسته‌بندی آن و آزمایش افشانه نمک برای پنل عقب مادربرد.
حفاظت در برابر اضافه ولتاژ
در طراحی انحصاری مدار مادربرد PRIME B550-PLUS از رگولاتورها و تنظیم‌کننده‌های ولتاژ استفاده شده است تا از مادربرد در مقابل آسیب‌های ناشی از سطح زیاد ولتاژ (به دلیل ناپایداری و کیفیت پایین پاور) محافظت کنند.
حفاظت از ماژول‌های حافظه و درگاه‌های ورودی/خروجی
فیوزهای قابل برگشت تعبیه شده روی مادربرد PRIME B550-PLUS از ماژول‌های حافظه و درگاه‌های ورودی/خروجی (و دستگاه‌های متصل به آنها) در برابر اضافه جریان و اتصال کوتاه محافظت می‌کنند و عمر مفید سیستم و لوازم جانبی متصل به آن را افزایش می‌دهد.
پنل درگاه‌های ورودی/خروجی از جنس فولاد ضد زنگ
پنل درگاه‌های ورودی/خروجی مادربرد PRIME B550-PLUS از جنس فولاد ضد زنگ با روکش اکسید کروم است و در مقایسه با پنل‌های معمولی، 3 برابر عمر مفید بیشتر دارد.
فناوری حفاظتی LANGuard
فناوری LANGuard راهکار حفاظتی سخت‌افزاری برای ایمنی اجزای شبکه مادربرد است که خود، از فناوری پیشرفته تزویج سیگنال و خازن‌های باکیفیت ضد الکتریسیته ساکن نصب شده با فناوری نصب سطحی (Surface-Mount) تشکیل شده است. این دو عامل به پایداری اتصال سیستم به شبکه کمک کرده و درگاه LAN را تا 2.5 برابر در برابر نوسان ولتاژ مقاوم‌تر می‌کند.
سیستم صوتی باکیفیتطراحی هوشمند سیستم صوتی مادربرد PRIME B550-PLUS و به کار گیری قطعات صوتی باکیفیت، تجربه شنیداری عالی را برای کاربر به ارمغان می‌آورند.
کدک صوتی اختصاصی
کدک صوتی Realtek ALC887 از پیکربندی صوتی فراگیر 7.1 کاناله و صدای با وضوح بالا پشتیبانی می‌کند. تشخیص جک صوتی، پخش چندگانه صدا، تعیین نقش جداگانه برای جک صوتی واقع در پنل جلوی کیس و پخش صدای 24 بیتی/192 کیلوهرتز، سایر قابلیت‌های این کدک محسوب می‌شوند.
صدای ایزوله شده
دامنه سیگنال‌های آنالوگ و دیجیتال از یکدیگر ایزوله شده‌اند تا میزان تداخلات سیگنالی میان آنها کاهش یابد.
لایه مجزا برای ترک چپ و راست صدای استریو
ترک چپ و راست صدای استریو، لایه مجزایی دارند تا از تداخل میان مسیرهای صوتی جلوگیری شود.
خازن‌های صوتی باکیفیت ژاپنی
از خازن‌های صوتی باکیفیت ژاپنی برای پخش صدای گرم، طبیعی، فراگیر و با وضوح عالی استفاده شده است.
اکوسیستم نورپردازی ایسوس Aura Syncسیستم کاربران علاقه‌مند به سخت‌افزار بالارده باید به همان اندازه ظاهری چشمگیر و متناسب داشته باشد. مادربرد PRIME B550-PLUS دارای یک نوار نورپردازی LED در اطراف سیستم صوتی خود است و از سیستم نورپردازی ASUS Aura Sync پشتیبانی می‌کند. کاربران به واسطه دو هدر 12 ولتی RGB و یک هدر 5 ولتی ARGB می‌توانند انواع دستگاه‌های دارای نورپردازی را به مادربرد متصل کرده و آنها را کنترل کنند. علاوه بر این، قابلیت همگام‌سازی تمامی محصولاتی که از اکوسیستم ایسوس Aura Sync پشتیبانی می‌کنند، وجود دارد.
هدر نورپردازی قابل تنظیم RGB نسل دونسل دوم هدر نورپردازی ARGB در مادربرد PRIME B550-PLUS این قابلیت را دارد که تعداد LED موجود در دستگاه‌های ARGB نسل دو را تشخیص داده و به نرم‌افزار ASUS Aura Sync اجازه دهن تا به صورت خودکار، حالت نورپردازی مناسب برای آن دستگاه‌ها را انتخاب کند. این هدر همچنین از دستگاه‌های مجهز به نورپردازی Aura RGB پشتیبانی می‌کنند.
مجموعه برنامه‌های ایسوس Armoury CrateArmoury Crate، نرم‌افزار کاربردی جدیدی است که با هدف کنترل متمرکز محصولات ایسوس طراحی شده است و قابلیت شخصی‌سازی ظاهر و عملکرد سیستم و لوازم جانبی را در اختیار کاربران قرار می‌دهد. کاربران از طریق رابط کاربری بصری این نرم‌افزار می‌توانند نورپردازی RGB و جلوه‌های نوری دستگاه‌های سازگار را شخصی‌سازی کنند و با همگام‌سازی آنها با نرم‌افزار مدیریت نورپردازی Aura Sync، سیستم نورپردازی واحد و یکدستی داشته باشند. این نرم‌افزار به کاربران اجازه کنترل سایر محصولات شرکت ایسوس، از جلمه کیبورد و موس را نیز می‌دهد. آنها همچنین می‌توانند از نرم‌افزار Armoury Crate برای دانلود دفترچه راهنمای مصرف‌کننده، درایورها و نرم‌افزارهای دیگر استفاده کنند. علاوه بر این موارد، در نرم‌افزار Armoury Crate صفحه اختصاصی برای ثبت محصولات خریداری شده از شرکت ایسوس در نظر گرفته شده است. با فید خبری نیز می‌توان به صورت پیوسته در ارتباط با جامعه کاربران ایسوس بود.
