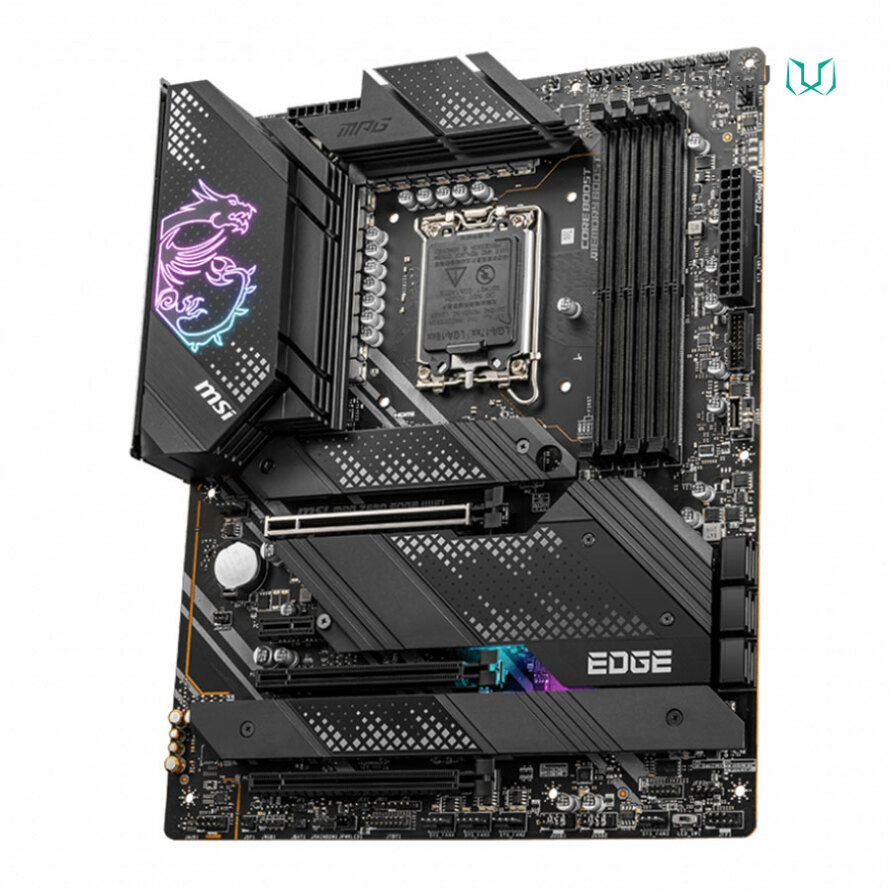

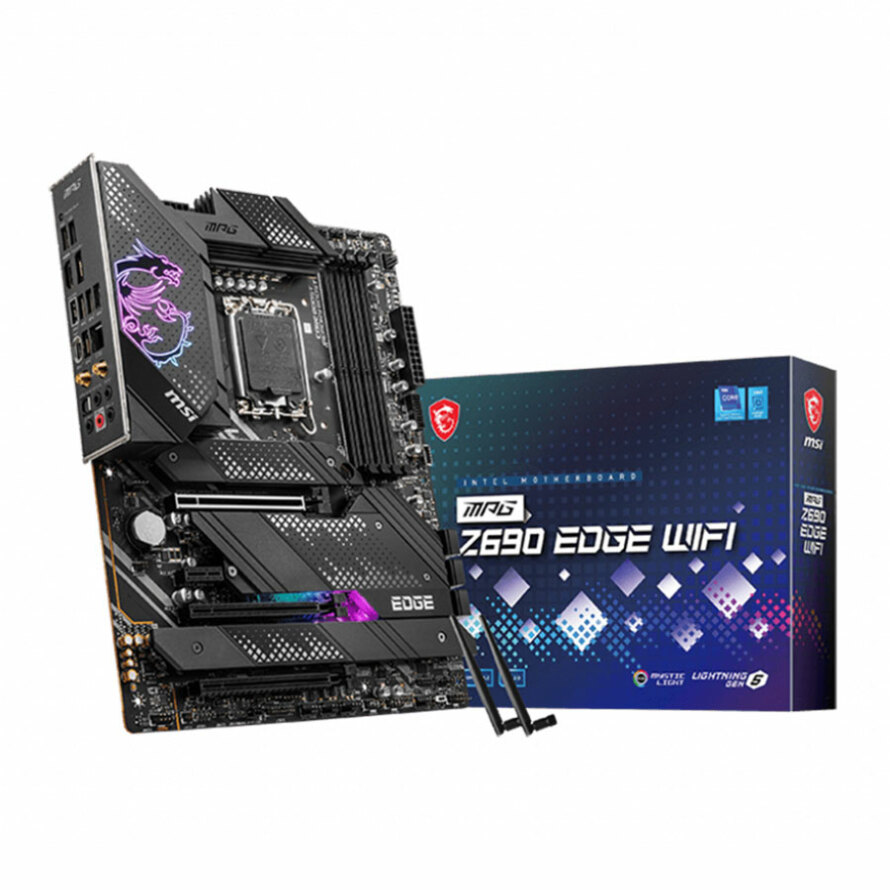

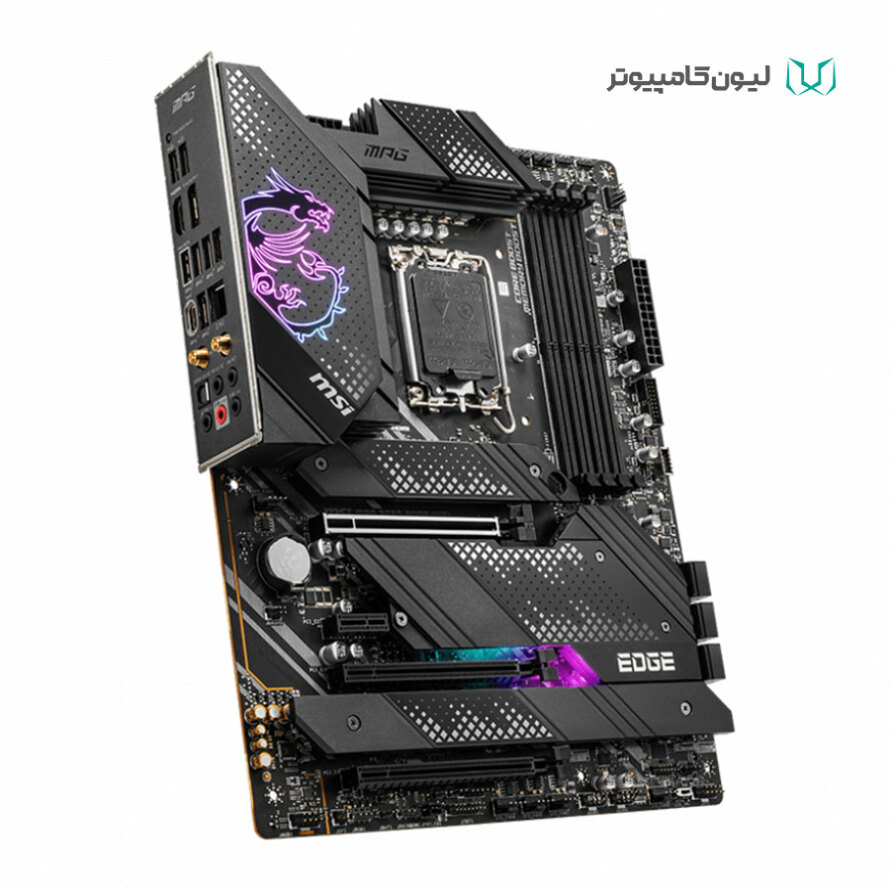

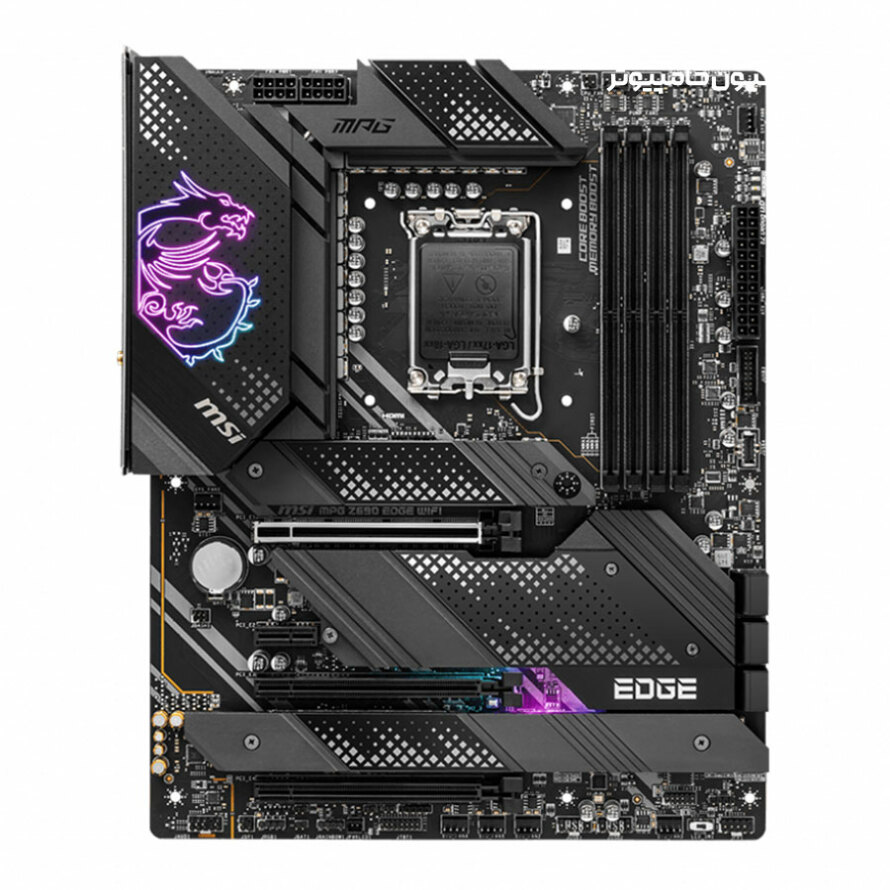

مادربرد ام اس آی MPG Z690 EDGE WIFI DDR5

خنک‌کنندگی

هدرها

این محصول به یک هدر ۴ پین فن پردازنده، یک هدر ۴ پین برای پمپ خنک کننده‌ مایع، و شش هدر ۴ پین برای فن‌های کیس مجهز شده است.

هیت‌سینک بزرگ چیپست

به کار گیری پردازنده‌هایی با تعداد هسته بیشتر، نیاز به بهبود طراحی سیستم خنک‌کننده و برق‌رسانی دارد. ام اس آی به همین منظور در این مادربرد علاوه بر بهبود طراحی مدارها، از یک هیت ‌سینک چیپست گسترده‌تر نیز استفاده کرده است تا با دفع موثر حرارت بتوانید از حداکثر توان بالارده‌ترین پردازنده‌های شرکت اینتل بهره ببرید.

کنترل کامل فن‌ها

مادربرد ام اس آی MPG Z690 EDGE WIFI DDR5 به شما اجازه می‌دهد سرعت و دمای تمامی قطعات سیستم و فن‌های پردازنده را از طریق بایوس و نرم‌افزار کنترل کنید. Total Fan Control امکان نظارت بر اطلاعات و آمارهای مهم سیستم را از طریق رابط گرافیکی ساده خود فراهم می‌کند. می‌توانید تا ۴ حد دمایی معین برای پردازنده و مادربرد مشخص کنید تا سرعت چرخش فن‌ها بر اساس آن، به صورت خودکار، تنظیم شود. هدرهای فن تعبیه شده در این مادربرد به صورت اتوماتیک جریان DC یا PWM را تشخیص می‌دهند و از آن به منظور مدیریت سرعت فن‌ها و سر و صدای تولیدی استفاده می‌کنند. راهکار Hysteresis با روان‌تر ساختن چرخش فن‌ها از تولید نویز غیر ضروری توسط سیستم جلوگیری می‌کند.

M.2 Shield FROZR

سریع‌ترین اس اس دی‌ها نیز در صورت افزایش حرارت دچار افت عملکرد خواهند شد. در مادربرد ام اس آی MPG Z690 EDGE WIFI DDR5 بخشی از طراحی هیت‌سینک به نسل جدید راهکار خنک‌سازی M.2، یعنی FROZR اختصاص داده شده است تا با دفع مناسب حرارت اس اس دی، از عملکرد بهینه و حداکثری آن اطمینان یابید.

دفع حرارت با هوش مصنوعی

با استفاده از راهکار FROZR AI CooLing می‌توانید تنظیم خودکار فعالیت فن‌ها را بر عهده هوش مصنوعی پیشرفته این شرکت بگذارید. موتور هوش مصنوعی MSI AI Engine با ارائه سه حالت Performance (عملکرد بالا)، Silent (تولید اندک سر و صدا) و Manual (تنظیم دستی) به بهترین شیوه فعالیت سیستم خنک‌کننده را از طریق تشخیص خودکار دمای پردازنده و کارت گرافیک بر اساس نیازهای شما تنظیم می‌کند.

بهینه‌سازی شده برای خنک‌کننده‌های مایع

این مادربرد به گونه‌ای ساخته شده که با بیشتر محصولات برندهای معتبر خنک‌کننده مایع AIO سازگاری داشته باشد. هدر اختصاصی پمپ آب آن به شما اجازه می‌دهد سرعت پمپ را کنترل کنید. نصب پمپ نیز با مشخص کردن «ناحیه ممنوعه» (Keep out Zone) به سادگی انجام‌پذیر است.

سیستم برق‌رسانی

VRM مادربرد ام اس آی MPG Z690 EDGE WIFI DDR5 از مدار تغذیه کاملاً دیجیتال ۱+۱+۱۶ فاز مجهز به کنترلر دیجیتالی PWM و ۱۶ استیج تأمین برق Duet Rail (DRPS) بهره می‌برد. طراحی دیجیتال سیستم برق‌رسانی موجب می‌شود جریان ورودی به پردازنده دقیق‌تر، پایدارتر و سریع‌تر باشد و شرایط برای اورکلاک پردازنده فراهم شود. کانکتورهای برق‌رسانی این محصول عبارت‌اند از یک کانکتور اصلی ۲۴ پین از نوع ATX و دو کانکتور ۸ پین ۱۲ ولتی ATX مخصوص تامین برق پردازنده. کانکتورهای دو گانه ۸ پین به خوبی برق مورد نیاز پردازنده‌های چند هسته‌ای اورکلاک شده را تامین می‌کنند. سیستم برق‌رسانی این محصول در برابر اضافه ولتاژ مقاوم است تا از بروز اتصال کوتاه و آسیب دیدن پردازنده و سایر قطعات حساس جلوگیری کند. مکانیزم LLC (Load Line Calibration) نیز موجب می‌شود ولتاژ دریافتی پردازنده شما در هر شرایطی ثابت بماند تا بتوانید با خیالی آسوده از تمام توان پردازنده خود بهره ببرید.

فناوری Core Boost

Core Boost با ترکیب طراحی بی‌نظیر مادربرد ام اس آی MPG Z690 EDGE WIFI DDR5 و سیستم بهینه‌سازی شده برق‌رسانی می‌تواند جریان الکتریکی موردنیاز پردازنده را با سرعت و دقت بالا تأمین کند. بدین ترتیب شرایطی ایده‌آل برای استفاده از پردازنده‌های قدرتمند چند هسته‌ای و اورکلاک بهینه پردازنده فراهم می‌شود.

حافظه

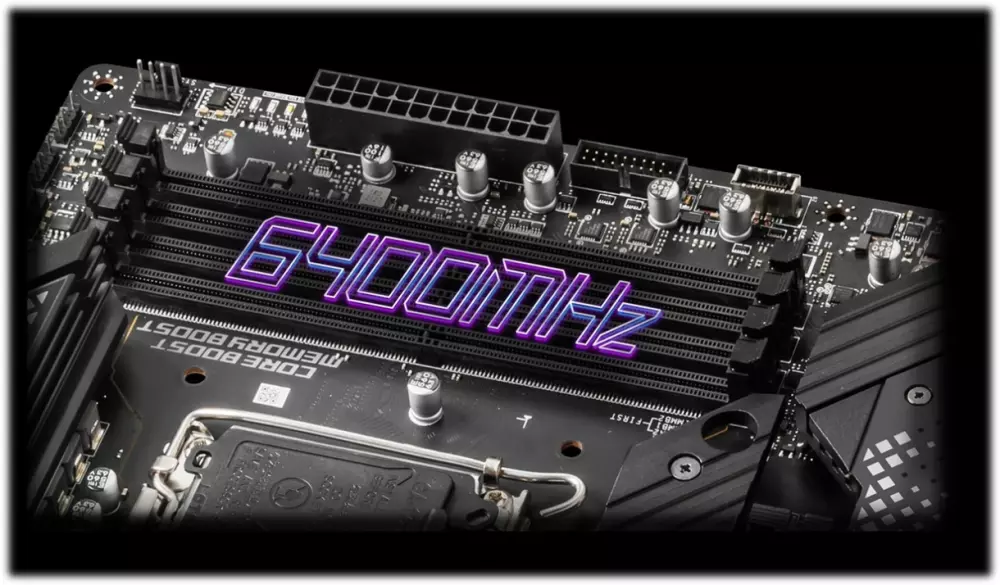

مادربرد ام اس آی MPG Z690 EDGE WIFI DDR5 به چهار اسلات حافظه مجهز شده و از ۴ ماژول رم DDR5 با حداکثر ظرفیت مجموع ۱۲۸ گیگابایت و معماری دو کاناله پشتیبانی می‌کند. دامنه‌ فرکانس‌های رم تعیین شده برای این محصول ۲۱۳۳ مگاهرتز تا 6400 مگاهرتز (در حالت اورکلاک) است. شرکت ام اس آی در آزمایش‌های سختگیرانه خود سازگاری این مادربرد را با رم‌های مختلف از برندهای متعددی چون Corsair، کینگستون، G.Skill و... حتی در حالت اورکلاک اثبات کرده است.

پروفایل XMP اینتل در بایوس این مادربرد توسط لابراتوار MSI OC LAB از همه جهت آزمایش و تأیید شده است. به کمک این پروفایل و تنظیمات خودکار نیروی آن می‌توانید عملکرد و راندمان سیستم خود را تا حد زیادی بهبود ببخشید و از بهترین سرعت و بیشترین میزان پایداری حافظه لذت ببرید.

طراحی شده برای اسمبل آسان

نشانگرهای EZ Debug LED

نشانگرهای LED آنبرد تعبیه شده در MPG Z690 EDGE WIFI DDR5 که هر یک نماینده یکی از بخش‌ها و قطعات مهم مادربرد هستند به شما کمک می‌کنند در صورت بروز هر گونه مشکل به سادگی منبع آن را بیابید و نسبت به رفع ایرادات اقدام کنید.

XL Clip

گیره بزرگ PCIe تعبیه شده روی این محصول علاوه بر تقویت و حفظ ایمنی اسلات PCIe به شما اجازه می‌دهد به سادگی قطعات را نصب و جدا کنید.

EZ LED Control

کلید ال ای دی تعبیه شده روی مادربرد به شما اجازه می‌دهد  افکت‌های نورپردازی را به سادگی فعال یا غیر فعال کنید.

گیره EZ M.2

آیا نصب قطعات با استفاده از پیچ‌ و پیچ‌گوشتی برای شما دشوار است؟ ام اس آی با طراحی نوآورانه گیره EZ M.2 نصب اس اس دی M.2 را به فرآیندی آسان و بدون زحمت تبدیل کرده است.

گجت‌ها و پنل IO از پیش نصب شده

این طراحی اختصاصی از درگاه‌های IO شما محافظت کرده و موجب تسهیل فرآیند نصب و اسمبل سیستم می‌شود. به همراه این مادربرد ام اس آی چند پیچ‌گوشتی مخصوص، یک برس تمیزکننده و یک عدد فلش USB نیز تقدیم شما می‌شود. به علاوه استیکرهای متنوع عرضه شده (استیکر باتری، لوگوی MSI، و لیبل‌های کابل) به همراه این محصول نیز به شما امکان می‌دهند ظاهر مادربرد را با توجه به نیاز خود شخصی‌سازی کنید.

ایمنی تمام عیار

منطقه ممنوعه

هدف از تعبیه این قسمت (Keep Out Zone) روی مادربرد اطمینان از عدم نفود هر گونه ذرات گرد و غبار و سایر مواد به مدارها و قطعات حساس مادربرد ام اس آی MPG Z690 EDGE WIFI DDR5  است. در اطراف هر یک از حفره‌های تعبیه شده برای پیچ در این بخش هشداری به صورت Avoid Collision (از برقراری تماس اجتناب کنید) درج شده است تا خراشی روی قطعات ایجاد نشود. با این وجود، حتما پیش از نصب مادربرد در کیس از جدا کردن پرچ‌های اتصال غیر ضروری اطمینان حاصل کنید.

طراحی ویژه برد مدار چاپی

ام اس آی با بهره‌گیری از این شیوه طراحی موجب بهبود عملکرد PCB و افزایش پهنای باند و سرعت انتقال فایل‌ها در مادربرد MPG Z690 EDGE شده است. برد مدار چاپی (PCB) این مادربرد ام اس آی به صورت ۶ لایه و با استفاده از مواد اولیه با کیفیت شامل IT-170 و مس ۲ انسی (دارای ضخامت بیشتر) ساخته شده است تا، به خصوص در صورت اورکلاک شدن، عملکرد و پایداری سیستم در طولانی‌ مدت افزایش یابد. به کارگیری این نوع مس در طراحی موجب افزایش رسانایی و انتقال حرارت می‌شود.

Steel Armor

اسلات‌های PCI Express مادربرد ام اس آی MPG Z690 EDGE WIFI DDR5 دارای نقاط لحیم بیشتری هستند تا با افزایش چهار برابری استحکام ساختاری آن‌ها، از صدمه دیدن اسلات‌های مادربرد حین اتصال و استفاده از کارت گرافیک‌های سنگین جلوگیری شود. قاب فولادی اسلات‌های PCI-E از تداخلات الکترومغناطیسی نیز پیشگیری می‌کند تا به تجربه گیمینگ شما نیز لطمه‌ای وارد نشود.

حفاظت حداکثری با Double ESD Protection

شرکت ام اس آی در این محصول خود تعداد لایه‌های اتصال به زمین (نصب شده در اطراف حفره‌های نصب) را دو برابر کرده است تا مادربرد را از گزند تخلیه الکتریسیته ساکن در امان نگه‌ دارد.

تطابق با ویندوز ۱۱ و به‌روزترین بازی‌ها

با تهیه محصولات ام اس آی نیازی به هیچ گونه نگرانی درباره تجربه کاربری و سازگاری آن با ویندوز ۱۱ وجود ندارد. تیم تحقیق و توسعه ام اس آی با دقت تمام از عملکرد بی‌نقص تمامی قابلیت‌های مادربرد ام اس آی MPG Z690 EDGE WIFI DDR5 اطمینان حاصل کرده‌اند. مادربردهای ام اس آی مخصوص گیمرهای حرفه‌ای تولید می‌شوند. این شرکت با دریافت انتقادات و پیشنهادات از سوی بازیکنان مطرح ورزش‌های الکترونیک (در بازی‌هایی چون LoL، WoW، OverWatch، Dota 2 و...) و انجام آزمایش‌های سخت‌گیرانه محصولاتی قدرتمند و قابل اعتماد به بازار عرضه می‌کند.

اتصالات

شبکه

2.5G LAN: شبکه LAN ۲.۵ گیگابیت بر ثانیه مادربرد ام اس آی MPG Z690 EDGE WIFI DDR5 با سرعت انتقال داده و پهنای باند بی‌نظیر و تأخیر اندک خود راهکاری مناسب برای شما و تمام کاربرانی است که به اتصال شبکه پر سرعت اهمیت می‌دهند.

Wi-Fi 6: جدیدترین راهکار اتصال وای فای 6 از دامنه ۶ گیگاهرتز، بلوتوث 5.2، و فناوری‌های MU-MIMO و BSS Color پشتیبانی می‌کند تا با افزایش چهار برابری ظرفیت شبکه و کارایی آن، حتی در محیط‌هایی با تراکم سیگنال بالا بیشترین سرعت شبکه‌ ممکن را به شما ارائه دهد. به همراه این محصول یک آنتن وای‌فای نیز به شما تقدیم خواهد شد.

Lan Manager: فراموش نکنید که به کمک ویژگی LAN Manager نرم‌افزار MSI Center می‌توانید بازی‌های آنلاین و برنامه‌های مهم را در اولویت مصرف ترافیک قرار دهید و به هر یک از نرم‌افزارها پهنای باند به خصوصی اختصاص دهید تا بدون تأخیر و کندی، تجربه‌ای لذت بخش داشته باشید. این نرم‌افزار قادر است به صورت خودکار بازی‌ها را تشخیص داده و آن‌ها را در اولویت اصلی شبکه قرار دهد.

راهکارهای اتصال و ذخیره‌سازی سریع

Lightening Gen 5 PCIe: ام اس آی با به کارگیری نسل پنجم رابط PCI-E X16 پهنای باندی برابر با ۱۲۸ گیگابایت بر ثانیه به شما ارائه می‌کند که نسبت به نسل قبل دو برابر شده است.

اسلات SMT برای PCIE 5.0: مادربرد ام اس آی MPG Z690 EDGE از اسلات پیشرفته SMT (فناوری Surface Mount) برای PCIe استفاده می‌کند تا با کاهش تداخل و نویز الکتریکی، به مادربرد اجازه دهد به خوبی از پهنای باند بالا و انتقال سریع‌تر فایل‌ها توسط رابط PCIe 5.0 پشتیبانی کند.

USB و سایر درگاه‌ها: پنل پشتی این مادربرد شامل دو درگاه USB 2.0، پنج درگاه USB 3.2 Gen 2 Type-A  و یک درگاه USB 3.2 Gen 2x2 Type-C است و درگاه‌ LAN، پورت Display، درگاه HDMI و جک‌های صوتی 3.5 میلی‌متری نیز روی آن جای گرفته‌اند. درگاه‌های روی برد آن نیز شامل یک کانکتور USB 3.2 Type-C، دو درگاه USB 3.2 (از طریق کانکتور داخلی) و چهار USB 2.0 Type-A می‌شود.

ذخیره‌سازی: این مادربرد از چهار اسلات M.2 از نوع M Key بهره می‌برد و به شش درگاه SATA III شش گیگابیت بر ثانیه نیز مجهز شده است. علاوه بر این، مادربرد از فناوری RAID (۰/۱/۵/۱۰) برای ابزارهای ذخیره‌سازی SATA و RAID (۰/۱/۵) برای ابزارهای ذخیره‌سازی M.2 NVMe نیز پشتیبانی می‌کند.

فناوری Optane اینتل: این مادربرد از فناوری OPTANE شرکت اینتل نیز بهره می‌برد تا با ترکیب توان عملی بالا، تأخیر پایین، کیفیت سرویس و پایداری بی‌نظیر، به شما اجازه دهد از هارد خود همانند یک حافظه اس اس دی استفاده کنید. البته پیش از به کار گیری این فناوری، حتماً از به روز بودن درایورها و بایوس اطمینان حاصل کنید.

اسلات‌های توسعه

اسلات‌های توسعه این محصول عبارت‌اند از سه اسلات x16 PCIe (اسلات‌ PCI_E1 که از پردازنده می‌آید با PCIe نسل پنجم سازگاری دارد، اسلات های PCI_E3 و PCI_E4 که از چیپست مادربرد می‌آیند نیز از نسل سوم این فناوری پشتیبانی می‌کنند) و یک اسلات PCIe 3.0 x1 (از چیپست Z690 مادربرد).

نرم‌افزار و بایوس

MSI Center

مرکز جدید MSI Center تمام برنامه‌های کاربردی شرکت ام اس آی را به صورت واحد در یک نرم‌افزار مرکزی ترکیب می‌کند. با این نرم‌افزار می‌توانید از قابلیت‌های پیشرفته مادربرد ام اس آی MPG Z690 EDGE WIFI DDR5 خود استفاده کنید و از مزایای آن بهره‌مند شوید.

True Color: در این بخش پروفایل‌های پیش‌‌فرض برای تنظیم روشنایی و رنگ صفحه نمایش در بازی‌ها و سناریوهای کاربردی مختلف وجود دارند. کاربران همچنین می‌توانند مؤلفه‌های صفحه نمایش خود را شخصی‌سازی و ذخیره کنند.

Live Update: با کمک این بخش دیگر لازم نیست نگران از دست دادن بروزرسانی‌های مهم باشید. برنامه آخرین درایورها، بایوس و نرم‌افزارها را به صورت خودکار دانلود و نصب می‌کند تا تمرکز شما فقط روی کارتان باشد.

User Scenario: در این بخش پروفایل‌های پیش‌فرض برای تنظیم عملکرد کلی سیستم قرار دارند و با یک کلیک می‌توان آنها را متناسب با نیاز خود فعال کرد. کاربران همچنین می‌تواند پروفایل خود را بسازند و آن را شخصی‌سازی کنند.

Hardware Monitor: در این بخش می‌توانید اطلاعات حیاتی سیستم همچون دما، میزان بارگذاری، فرکانس و ولتاژ اجزای مختلف سیستم را به صورت لحظه‌ای مشاهده کنید.

Profile Setting: در این بخش می‌توانید مؤلفه‌های مشخصی از مادربرد را تنظیم کنید. گزینه‌های افزایش کارایی اصلی سیستم و بهینه‌سازی سیستم خنک‌کننده در یک رابط کاربری بصری در این بخش ارائه می‌شوند.

Fan Center: این بخش کنترل کامل فن‌های سیستم را در اختیار کاربران قرار می‌دهد. با این ابزار می‌توان تا چهار هدف دمایی را تعیین کرد و سپس مادربرد نیز عملکرد فن‌ها را به صورت خودکار و متناسب با این اهداف تنظیم می‌کند.

Mystic Light: این بخش به شما اجازه می‌دهد تا جلوه‌های نوری و رنگ نورپردازی RGB و ARGB مادربرد و سایر قطعات و لوازم جانبی سازگار با این اکوسیستم را تنظیم و با یکدیگر هماهنگ کنید.

System Diagnosis: برای استفاده پایدار و بی‌نقص از سیستم می‌توانید تنها با یک کلیک از ابزارهای ذخیره‌سازی ساخت ام اس آی خود بک‌ آپ تهیه کرده و اطلاعات آن‌ها را بازیابی کنید. همچنین امکان نظارت بر وضعیت ذخیره‌سازی سیستم نیز در این نرم‌افزار فراهم شده تا از کرش کردن سیستم یا از دست رفتن داده‌ها جلوگیری شود.

Click Bios 5

این رابط بایوس برای راحتی شما طراحی شده تا بتوانید به سادگی و با کارایی بالا مادربرد خود را تنظیم و سیستم خود را اورکلاک کنید. قابلیت‌های آن عبارت‌اند از:

Game Boost: با یک کلیک پردازنده خود را اورکلاک کنید و از عملکرد فوق‌العاده آن لذت ببرید.

XMP: یکی از پروفایل‌های پیش‌فرض را انتخاب کنید تا توانایی اورکلاک هر نوع حافظه‌ DDR سازگار را به دست آورید.

M-Flash: با استفاده از ابزار CMOS Setup در عرض چند دقیقه و به سادگی بایوس را فلش یا به روز رسانی کنید.

Hardware Monnitor: فوراً به اطلاعات حیاتی و لحظه‌ای سخت‌افزارهای خود، از جمله دما، ظرفیت حافظه، ولتاژ و غیره دسترسی پیدا کنید.

Memory Try It: شاهد سرعت سرسام آور و عملکرد بیشتری از حافظه رم سیستم خود باشید.

Search & Favorite: با استفاده از این قابلیت به سرعت بین بخش‌های مختلف منو و تنظیمات بایوس جابجا شوید.

Re-Size BAR

این قابلیت یکی از ویژگی‌های پیشرفته استاندارد PCI Express است که به پردازنده امکان می‌دهد به تمام حافظه ویدئویی کارت گرافیک دسترسی پیدا کند. این قابلیت موجب افزایش کارایی سیستم در تعدادی از بازی‌ها می‌شود.

سیستم صدا

پردازنده صوتی به کار رفته در این مادربرد از کدک ALC4080 شرکت Realtek بهره‌مند شده و طبیعی‌ترین صدا را (چه در حالت استریو و چه به صورت فراگیر) با بالاترین کیفیت ممکن را به شما ارائه می‌دهد. خازن‌های با کیفیت این محصول به کمک صدای فراگیر 7.1 کانال تجربه صوتی شما را دگرگون می‌کنند و در صورت استفاده از هدست‌های حرفه‌ای صدایی باورپذیر به گوش شما می‌رسانند. جک‌های صوتی S/PDIF مادربرد ام اس آی نیز صوت را با سیگنال‌های کاملا دیجیتال منتقل می‌کنند.

سیگنال‌های ایزوله

قطعات و مدار صوتی مادربرد ام اس آی MPG Z690 EDGE WIFI DDR5 ام اس آی درست مانند یک کارت صدای مجزا در بخشی جداگانه و اختصاصی از مادربرد قرار گرفته‌ و از نظر الکتریکی کاملاً ایزوله شده‌اند. قرارگیری مدارهای صوتی در لایه‌های مجزایی از مدار چاپی مادربرد نیز به معنای پخش صدایی واضح و دست نخورده از کانال‌های صوتی چپ و راست است. همچنین به لطف قابلیت De-pop Protection دیگر خبری از صداهای بلند و آزار دهنده هنگام وصل کردن یا جدا کردن دستگاه‌های صوتی یا روشن و خاموش کردن سیستم نخواهد بود. این مادربرد به یک آمپلی‌فایر اختصاصی هدفون مجهز شده است که می‌تواند امپدانس هدفون‌های حرفه‌ای Audiophile را به ۶۰۰ اهم افزایش دهد و کیفیت و شفافیت صدای خروجی از سیستم گیمینگ شما ببخشد.

نورپردازی

به کمک نرم‌افزار Mystic Light، قادر خواهید بود نورپردازی مادربرد را شخصی‌سازی کرده و نورپردازی قطعات و لوازم جانبی سازگار با اکوسیستم Mystic Light را با یکدیگر هماهنگ کنید. مادربرد ام اس آی MPG Z690 EDGE WIFI DDR5 در مجموع دارای یک هدر ۴ پین ویژه اتصال دستگاه‌های دارای نورپردازی RGB و سه هدر ۳ پین Rainbow LED است که به واسطه آن‌ها می‌توانید زیبایی هرچه تمام‌تری به سیستم گیمینگ خود ببخشید.

هدر Mystic Light Extension pin راهکاری هوشمندانه و کاربردی برای اضافه کردن نوارهای LED و سایر تجهیزات جانبی مجهز به نورپردازی RGB در اختیار شما می‌گذارد تا بدون نیاز به کنترلر اضافه سیستم و محیط گیمینگ خود را تزیین کنید.

از طریق نرم‌افزار MSI Center می‌توانید دستگاه‌های جانبی خود را نیز کنترل کنید. قابلیت Ambient Link به شما اجازه می‌دهد ابزارهای نورپردازی محیطی را با توجه به سناریوهای مختلف شخصی‌سازی کرده و تجربه گیمینگ باورپذیری برای خود رقم بزنید.
