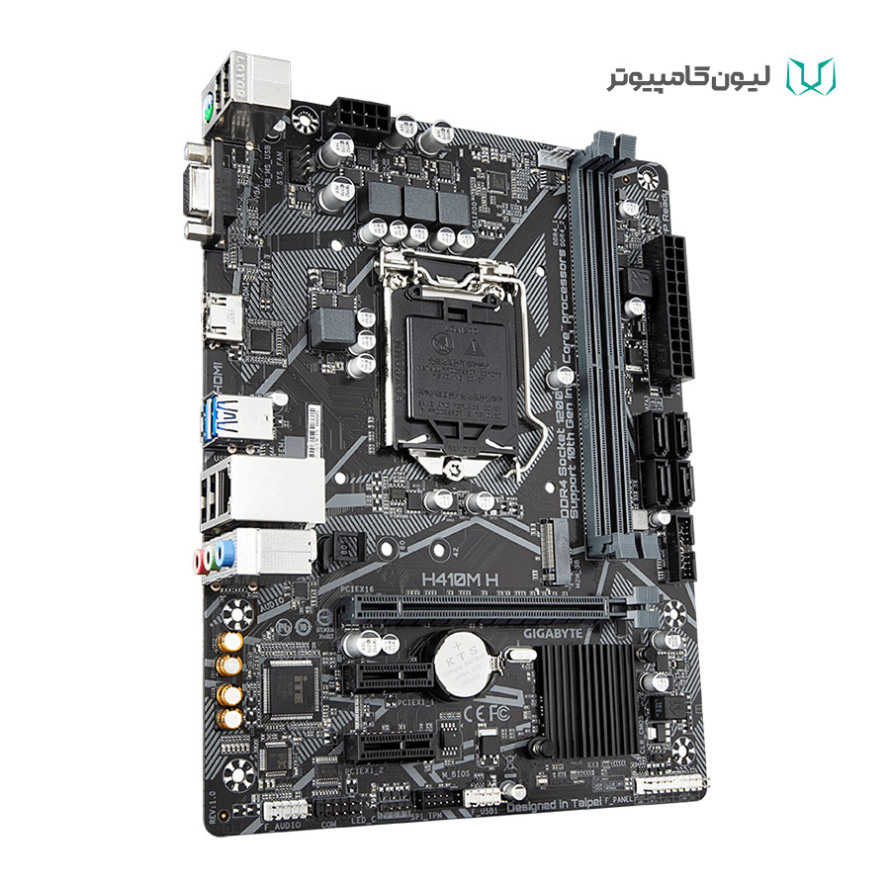

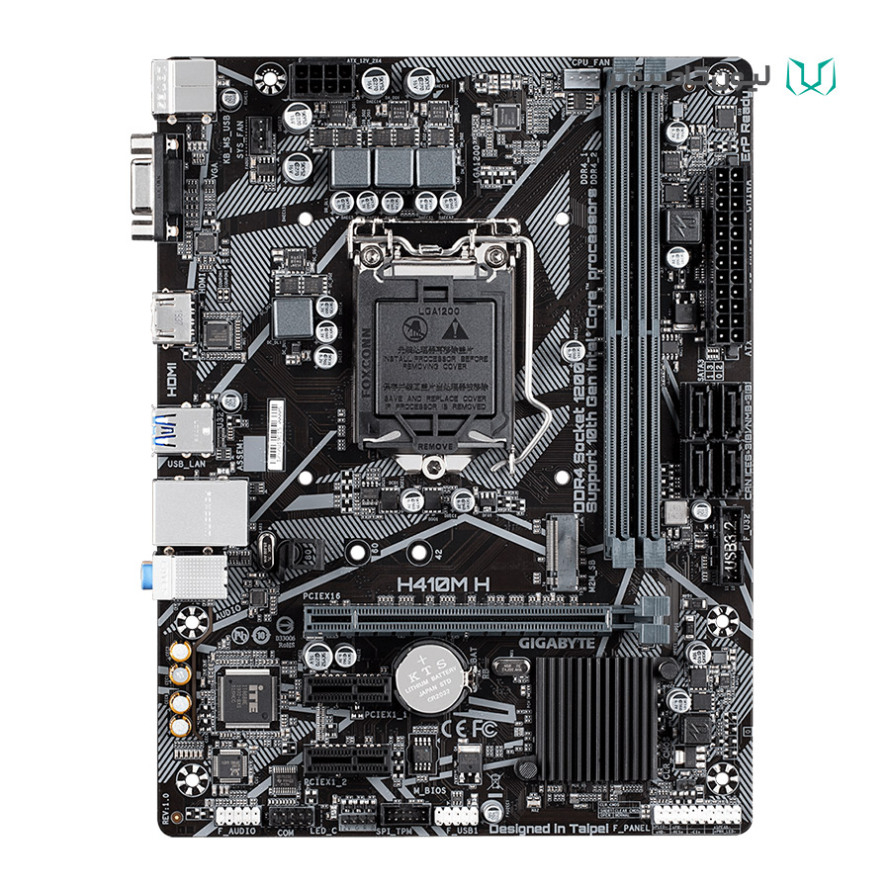

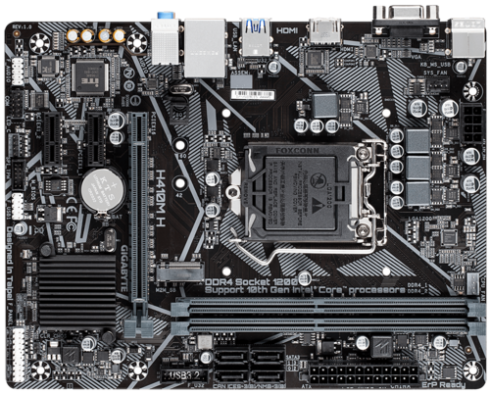

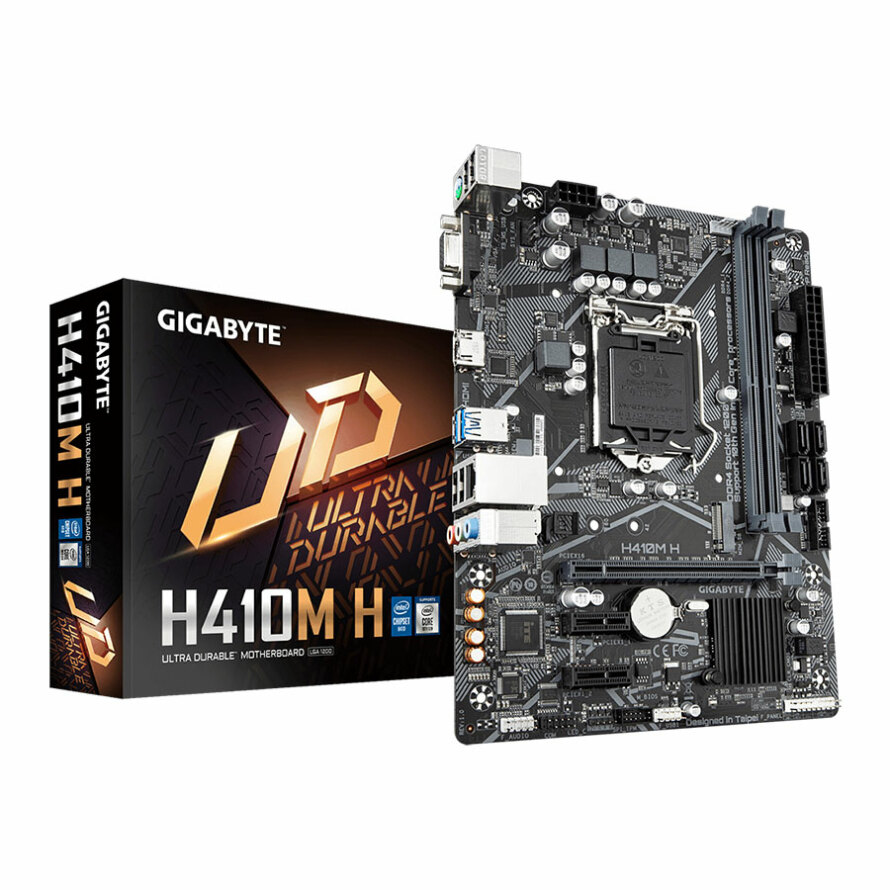

مادربرد گیگابایت H410M H (rev. 1.0)

مادربرد گیگابایت H410M H به چیپست H410 Express و سوکت LGA1200 شرکت اینتل مجهز شده است و با پردازنده‌های نسل ۱۰ (Core i9، Core i7، Core i5، Core i3، و سری Pentium) اینتل سازگاری دارد. این چیپست از  نسل سوم اتصال PCIe نیز پشتیبانی می‌کند اما امکان اورکلاک با آن فراهم نیست. این محصول با  فرم ظاهری Micro ATX و ابعاد 174×226  میلی‌متر از کارت گرافیک آنبرد Intel-HD نیز پشتیبانی می‌کند و قادر است تصاویری با حداکثر کیفیت 4K به نمایش بگذارد^*. مادربردی که پیش روی شما است با سیستم برق‌رسانی برتر، طراحی مناسب سیستم خنک‌کننده، و برخورداری از گزینه‌های متنوع برای برقراری اتصالات یکی از انتخاب‌های اقتصادی مناسب برای بسیاری از کاربران خانگی است.

*پشتیبانی از نمایشگرهای 4K به پردازنده شما بستگی دارد.

برق‌رسانی

کانکتورهای برق‌رسانی این محصول عبارت‌اند از یک کانکتور اصلی ۲۴ پین از نوع ATX و یک کانکتور ۸ پین ۱۲ ولتی ATX. مادربرد گیگابایت H410M H قادر است  برق موردنیاز پردازنده و سایر قطعات مادربرد را به بهترین نحو تأمین کند تا حتی در اوج بار سیستم و بیشترین فرکانس‌های پردازنده شاهد عملکردی با ثبات باشید.

خنک ‌کنندگی

طراحی سیستم مدیریت حرارت و خنک‌ کنندگی این محصول با بیشترین میزان پوشش و به بهترین نحو انجام شده است تا طیف گسترده‌ای از کاربران با نیازهای مختلف را کاملاً راضی نگه ‌دارد.

نرم‌افزار Smart Fan 5

سیستم خنک ‌کننده مادربرد گیگابایت H410M H حول محور نرم‌افزار Smart Fan 5 بنا شده است و به کمک ویژگی‌های خاص این محصول، سیستم شما حین اجرای سنگین‌ترین برنامه‌ها نیز خنک و کم‌ سروصدا باقی می‌ماند. روی مادربرد چهار حسگر حرارتی تعبیه شده تا بتوانید با استفاده از نرم‌افزار از دمای هر بخش و نمودار عملکرد فن مربوطه مطلع شوید. همچنین، این مادربرد ۱ هدر فن پردازنده، ۱ هدر خنک‌کننده مایع پردازنده، و ۱ هدر فن برای سایر بخش‌های سیستم است. توقف هوشمند چرخش فن‌ها هنگام استفاده سبک از سیستم و تعریف نمودارهایی برای سرعت فن در بازه‌های دمایی مختلف نیز از دیگر قابلیت‌های این سیستم خنک ‌کننده هستند.

هدرهای Hybrid Fan: هر دو هدر مادربرد گیگابایت H410M H از نوع Hybrid Fan هستند و با هر دو نوع خنک‌ کننده (فن یا خنک‌ کننده مایع) سازگاری دارند. با این هدرها می‌توانید کنترل کامل سیستم خنک‌ کننده مایع خود را در دست بگیرید. نرم‌افزار Smart Fan 5 از طریق هدرهای Hybrid Fan یا حسگرهای بیرونی اطلاعاتی لحظه‌ای و به روز از میزان جریان و درجه حرارت آب خنک‌کننده دریافت می‌کند و تمامی این اطلاعات را بی درنگ پیش چشمان شما می‌گذارد. هر دو هدر Hybrid Fan این مادربرد گیگابایت به صورت خودکار اتصال قطعه خنک‌ کننده، نوع آن (خنک‌ کننده مایع یا فن عادی)، و نیز جریان‌های مختلف PWM یا ولتاژ آن را تشخیص می‌دهند.

توقف هوشمند چرخش فن‌ها با Fan Stop: از سکوت تمام عیار لذت ببرید! با این قابلیت اختصاصی گیگابایت می‌توانید تعیین کنید که چرخش هر کدام از فن‌ها در صورت افت دمای سیستم و رسیدن به درجه حرارت مشخص شده، متوقف شود. این که کدام یک از فن‌ها متوقف شود، درجه حرارت توقف چرخش چقدر باشد و اطلاعات مربوط به حرارت از کدام حسگر دریافت شود، همه و همه را می‌توانید به دلخواه خود از طریق نرم‌افزار Smart Fan 5 شخصی‌سازی کنید.

در رابط کاربری بایوس Smart Fan 5 با افزایش نقاط کنترل می‌توانید نمودارهای سرعت فن را با دقت و سهولت بیشتری مدیریت کرده، حالت‌های پیش‌فرض مقطعی یا غیرمقطعی برای نمودارها تعیین کنید (این حالت‌ها را می‌توانید در رام بایوس ذخیره کنید تا پس از به روز رسانی بایوس نیز در دسترس شما باشند) و به صورت دستی سرعت مناسبی برای چرخش فن‌ها برگزینید یا تعیین آن را به سادگی به نرم‌افزار بسپارید. رابط کاربری آسان، شفاف و کاربردی این نرم‌افزار در خدمت شما است.

اتصالات

LAN‌ اختصاصی برای گیمینگ

اتصال شبکه این مادربرد از طریق تراشه اختصاصی Realtek 8118 Gaming LAN برقرار می‌شود. این تراشه با ارائه اتصال پر سرعت گیگابیتی می‌تواند به صورت خودکار بخش تعیین‌ شده‌ای از پهنای باند را منحصراً به بازی‌ها یا نرم‌افزارهای مهم اختصاص دهد. بدین ترتیب گیمرها یا سایر کاربران حرفه‌ای می‌توانند بدون نگرانی بابت افت یا نوسان سرعت از اتصال سریع و روان به اینترنت لذت ببرند. Realtek 8118 Gaming LAN علاوه بر اختصاص پهنای باند، به شما اجازه می‌دهد به صورت لحظه‌ای بر وضعیت اتصال شبکه خود نظارت کنید.

USB

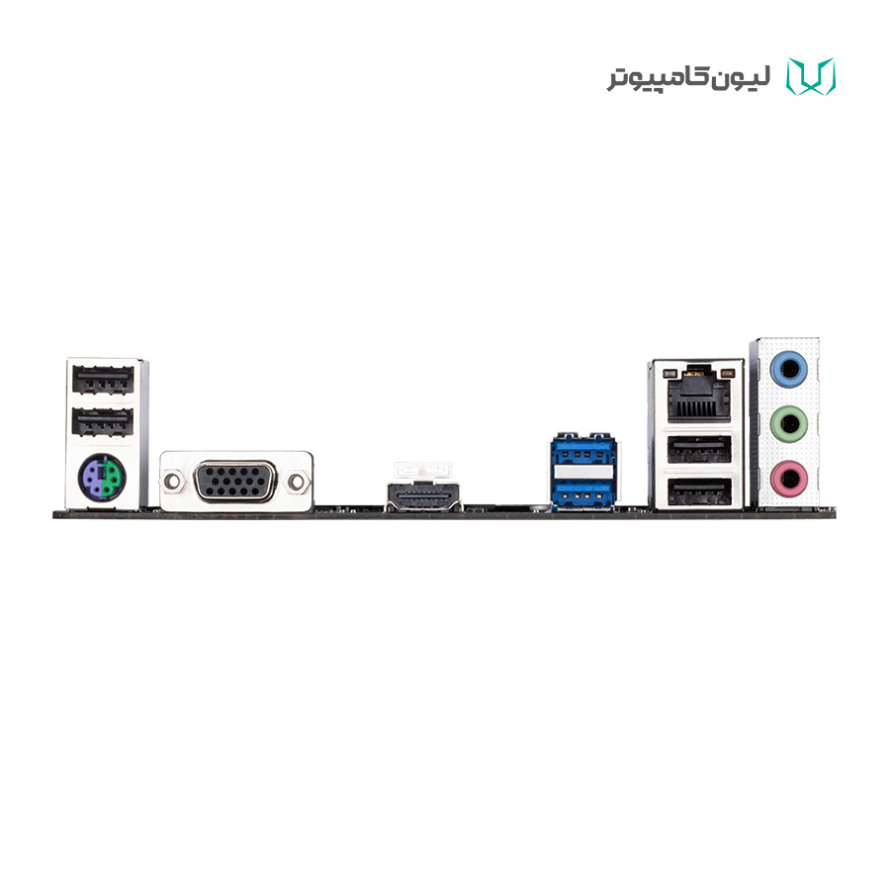

 این مادربرد در مجموع دارای شش درگاه USB در پنل عقب، شامل ۲ درگاه USB 3.2 Gen 1 (تایپ A)، و 4 درگاه USB 2.0 / 1.1 (تایپ A)؛ و چهار درگاه با استفاده از هدر USB روی برد شامل ۲ درگاه USB 3.2 Gen 1 (تایپ A) و ۲ درگاه USB 2.0 / 1.1 (تایپ A) است.

اسلات‌های توسعه

اسلات‌های توسعه مادربرد گیگابایت H410M H عبارت‌اند از:

یک اسلات PCIe X16 (با پشتیبانی از نسل سه) و یک اسلات PCIe X1 (با پشتیبانی از نسل سه رابط PCI Express). هر دو این اسلات‌ها از پروتکل مدیریت مصرف ASPM L1.2 پشتیبانی می‌کنند.

حافظه و ذخیره‌سازی

مادربرد گیگابایت H410M H با ساختار حافظه دو کاناله از دو حافظه رم از نوع DDR4 با حداکثر ظرفیت ۶۴ گیگابایت پشتیبانی می‌کند. این مادربرد از اسلات‌های M.2 با نسل سوم PCIe برخوردار بوده و با ماژول‌های حافظه XMP (Extreme Memory Profile) اینتل نیز سازگاری دارد تا عملکرد خیره‌کننده‌ای به شما ارائه شود. حداکثر فرکانس‌ پشتیبانی شده این محصول برابر با ۲۹۳۳ مگاهرتز و حداقل فرکانس پشتیبانی شده توسط اسلات‌های DDR4 این مادربرد نیز برابر با ۲۱۳۳ مگاهرتز است.

فضای ذخیره‌سازی: این مادربرد علاوه بر  ۴ درگاه SATA (۶ گیگابیت بر ثانیه)، دارای یک عدد اسلات M.2 از نوع M Key با پشتیبانی از PCIe x2 SSD است.

رابط HDMI

این محصول با کارت گرافیک داخلی Intel-HD نیز سازگاری دارد و به دو درگاه تصویر مجهز شده است: یک درگاه D-Sub با پشتیبانی از حداکثر رزولوشن 1920x1080 و نرخ به روزرسانی ۶۰ هرتز و یک درگاه HDMI 1.4 با پشتیبانی از حداکثر رزولوشن 4096x2160 (4K) و نرخ به روزرسانی ۳۰ هرتز. درگاه HDMI با توانایی انتقال داده‌های ویدیویی با سرعت ۸ گیگابیت بر ثانیه و توانایی انتقال داده‌های صوتی با کیفیت ۸ کاناله بدون نیاز به کابل مجزا نیازهای رسانه‌ای شما را به خوبی برطرف خواهد کرد.

سیستم صوتی

خازن‌هایی با نهایت کیفیت

مادربرد گیگابایت H410M H به خازن‌های بسیار پیشرفته و با کیفیتی مجهز شده است که صدا را با حداکثر رزولوشن و وضوح انتقال می‌‌دهند تا تجربه صوتی باورپذیر و سرشار از جزئیاتی به تمامی کاربران، به خصوص گیمرها تقدیم شود.

محافظت در برابر نویز
گیگابایت مادربردهای خود را به سپر محافظت صوتی ویژه‌ای مجهز کرده است که با جداسازی قطعات صوتی حساس و آنالوگ مادربرد، آن‌ها را از گزند نویز برآمده از سایر قطعات و فرآیندها، آن‌ هم در سطح برد مدار چاپی (PCB) در امان نگه می‌دارد.

محافظت همه جانبه

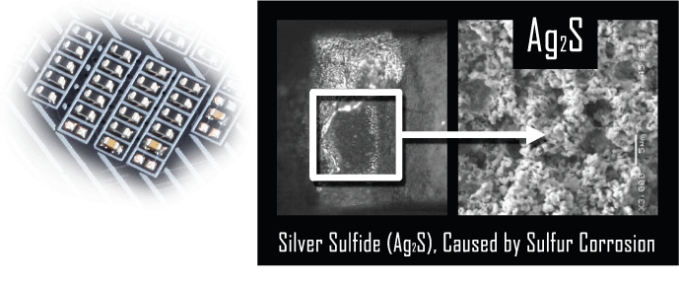

محافظت در برابر اثر نامطلوب گوگرد

ذرات گوگرد معلق در هوا می‌توانند به سادگی وارد قطعات سیستم شما شده و به مقاومت‌های آنبرد نفوذ کنند. این ذرات پس از نفوذ به مقاومت‌ها مجموعه‌ای از واکنش‌های شیمیایی را رقم می‌زنند که عملکرد قطعه را به شدت تحت تاثیر قرار می‌دهند و موجب افزایش یا کاهش چشمگیر مقاومت قطعه می‌شوند. در صورت بروز هر یک از این دو حالت، مادربرد شما از کار خواهد افتاد. گیگابایت با مجهز کردن مقاومت‌های مادربردهای خود به پوشش اختصاصی ضد گوگرد معنای دیگری به کلمات ایمنی و دوام بخشیده است.

براکت با قفل دوگانه

براکت اختصاصی گیگابایت با قفل دوگانه (Double Locking Bracket) به خوبی اسلات‌های PCIe مادربرد گیگابایت H410M H را تقویت می‌کند. با قفل نخست از قسمت بالا قطعه را به طور محکم نگه داشته شده و با قفل دوم نیز (که به صورت پین شده روی اسلات قرار دارد) از استحکام قطعه اطمینان حاصل می‌شود.

محافظت بی‌نقص در برابر افزایش جریان الکتریکی

گیگابایت به عنوان یکی از پیشگامان صنعت قطعات الکترونیکی مادربرد H410M H را به یک IC‌ (مدار مجتمع) ویژه برای مقابله با افزایش یا نوسان گذرا و ناگهانی در اختلاف پتانسیل یا جریان الکتریکی مجهز کرده است. این مدار مجتمع (Integrated Circuit) با حفاظت از قطعات حساس مادربرد، آمادگی رایانه شما را در مواجهه با تغییرات ناگهانی و غیر منتظره جریان الکتریکی تضمین خواهد کرد.

محافظت در برابر رطوبت

هیچ عاملی به اندازه رطوبت دشمن طول عمر و دوام قطعات الکترونیکی، از جمله کامپیوترها نیست. در بیشتر نقاط دنیا، حتی در   مناطق خشک ایران، رطوبت هوا در بخشی از سال به طرز چشمگیری افزایش می‌یابد. گیگابایت به منظور مقابله با این عامل مضر مادربردهای خود را با استفاده از فناوری جدید Glass Fabric PCB طراحی کرده است. برد مدار چاپی مادربرد گیگابایت H410M H  از جنس الیاف شیشه ساخته شده است تا رطوبت محیط را پس بزند. این شیوه تولید موجب کاهش فاصله بین تار و پود میکروسکوپی PCB می‌شود تا رطوبت نتواند به سادگی PCBهای قدیمی به قطعه نفوذ کند. Glass Fabric PCB موجب پیش‌گیری بهتر از بروز اتصال کوتاه یا ایجاد مشکل در عملکرد سیستم (در اثر قرار گرفتن در محیط مرطوب) می‌شود.

محافظت در برابر دمای بالا

مادربردهای گیگابایت از ماسفت‌هایی با RDS(on) پایین بهره‌مند شده‌اند. RDS(on) به معنای میزان مقاومت هنگام اشباع شدن دستگاه است. پایین بودن این متغیر موجب می‌شود هدر رفت انرژی از طریق خروج غیر ضروری گرما به طرز چشم‌گیری کاهش یابد. کاهش هدررفت انرژی نیز به نوبه خود هم به سود مصرف‌کننده است و هم اثر منفی کمتری بر محیط زیست می‌گذارد، بدون این که عملکرد سیستم تحت تاثیر قرار گیرد.

بایوس و نرم‌افزارهای ویژه گیگابایت

BIOS یکی از ابزارهای ضروری برای مدیریت و انتخاب تنظیمات بهینه حین راه‌اندازی سیستم محسوب می‌شود. بایوس مادربردهای گیگابایت به تازگی به روز رسانی شده و با رابط گرافیکی جدید خود، محیطی کاربردی و آسان برای دسترسی به عملکردهای مختلف بایوس پیش روی شما قرار می‌دهد تا با اعمال تنظیمات مطلوب خود، از استفاده از سیستم لذت ببرید.

APP Center: در این بخش می‌توانید به تمامی ابزارهای Gigabyte MB، درایورها، نرم‌افزارها و اپلیکیشن‌های Third Party مختلف دسترسی پیدا کنید. با جستجو در App Center نرم‌افزار یا درایور مورد نیاز خود را به سادگی بیابید و آخرین نسخه از آن را دانلود نمایید.

BIOS@: نرم‌افزار BIOS@ گیگابایت با رابط کاربری گرافیکی ساده و کاربردی خود به شما امکان می‌دهد بایوس سیستم را از درون محیط ویندوز به روز رسانی کنید. این نرم‌افزار قادر است جدیدترین نسخه بایوس را به صورت مستقیم از سرورهای شرکت گیگابایت دریافت کند. علاوه بر آن می‌توانید بایوس را به صورت جداگانه دانلود کنید و برای به روز رسانی رایانه خود فایل آپدیت را به سیستم انتقال دهید. همچنین، @BIOS می‌تواند بایوس فعلی شما را به عنوان یک فایل ذخیره کند، بایوس قبلی شما را از یک فایل Image بازیابی نماید، یا از بایوس شما در یک فایل Image بک‌آپ بگیرد.

System Information Viewer: بخش نمایش اطلاعات سیستم مانند اتاق فرمان سیستم است که به شما اجازه می‌دهد به تمامی اطلاعات مربوط به عملکرد سیستم دسترسی پیدا کنید و بر متغیرهایی همچون فرکانس پردازنده‌ها و... نظارت نمایید. با این ابزار کاربردی به راحتی سرعت فن‌ها را تنظیم نموده و پروفایل‌هایی برای آن تعیین کنید، هشدارهایی درباره افزایش بیش از حد حرارت وضع کنید، و به طور کلی رفتار سیستم خود را تحت نظارت خود قرار دهید.
