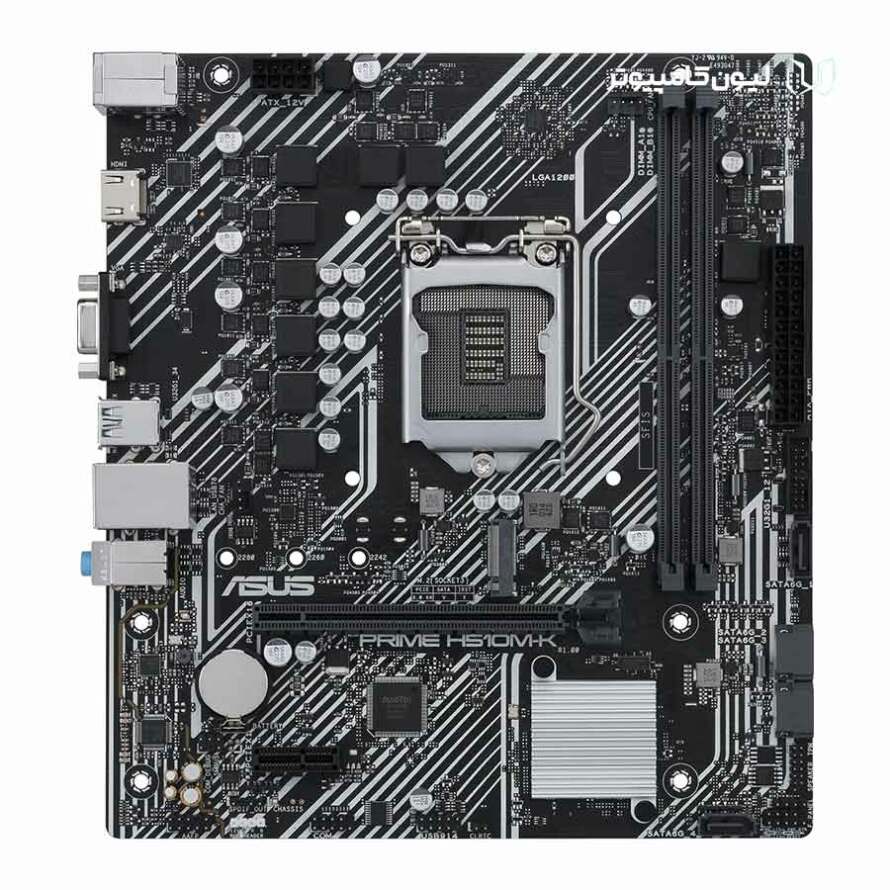

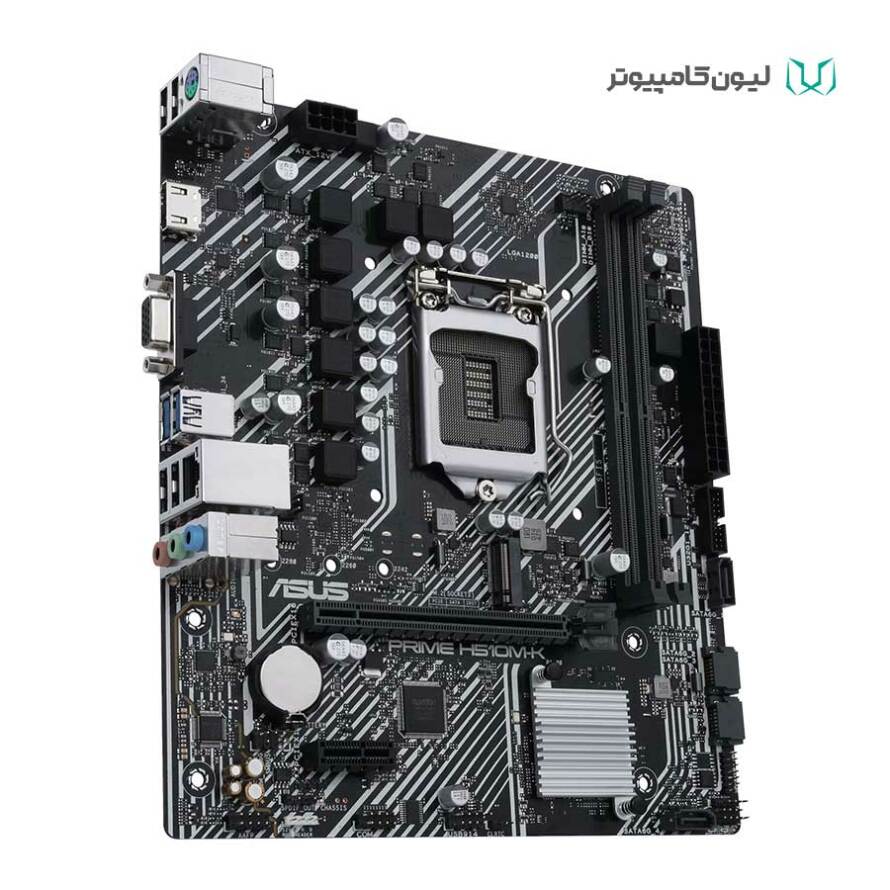

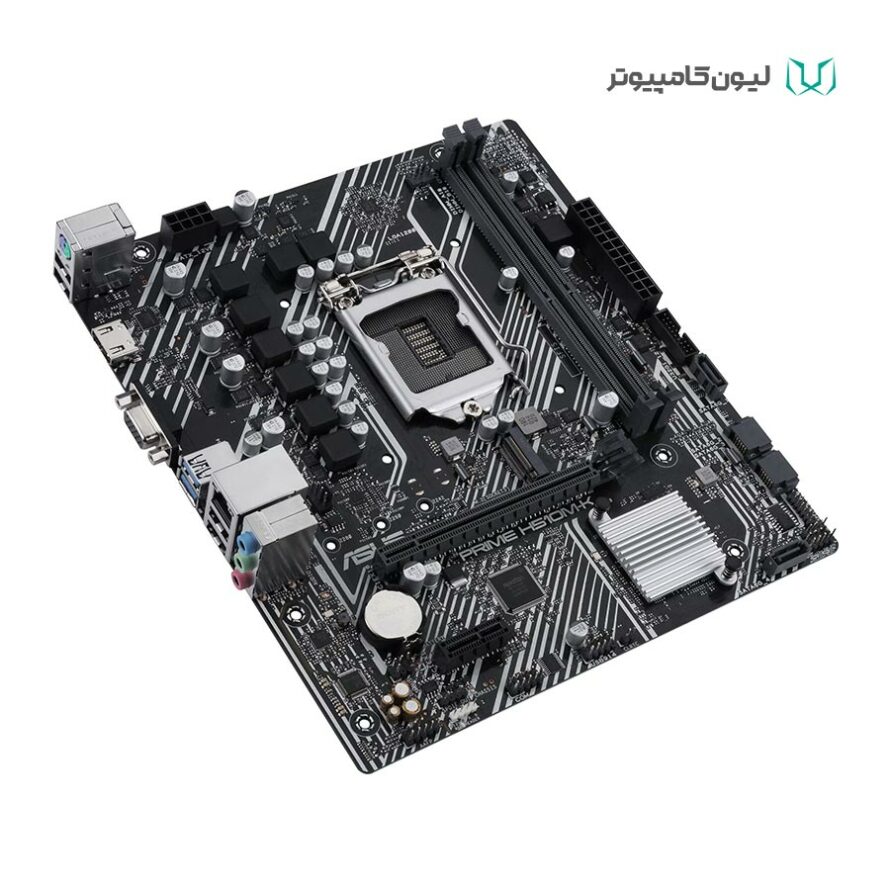

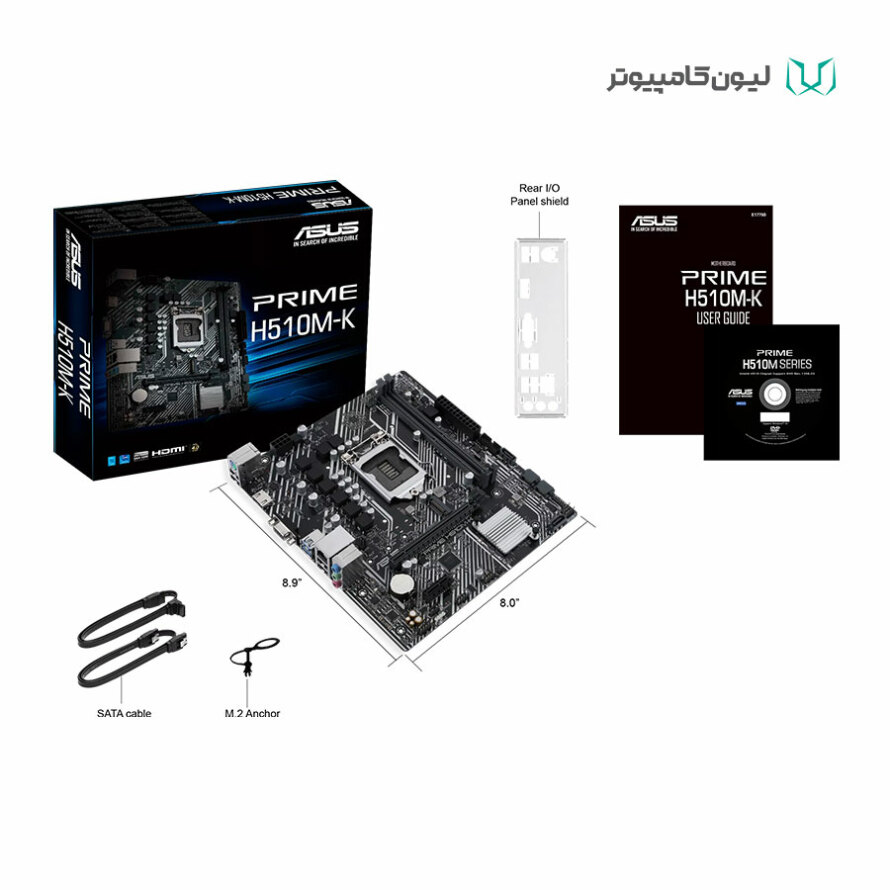

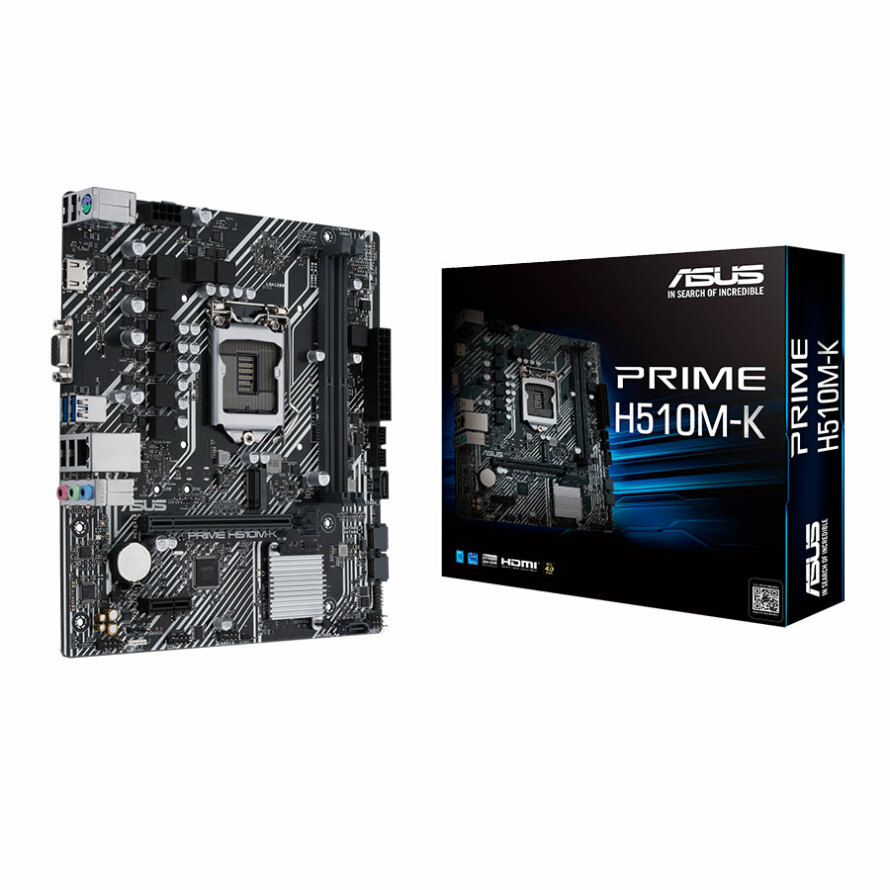

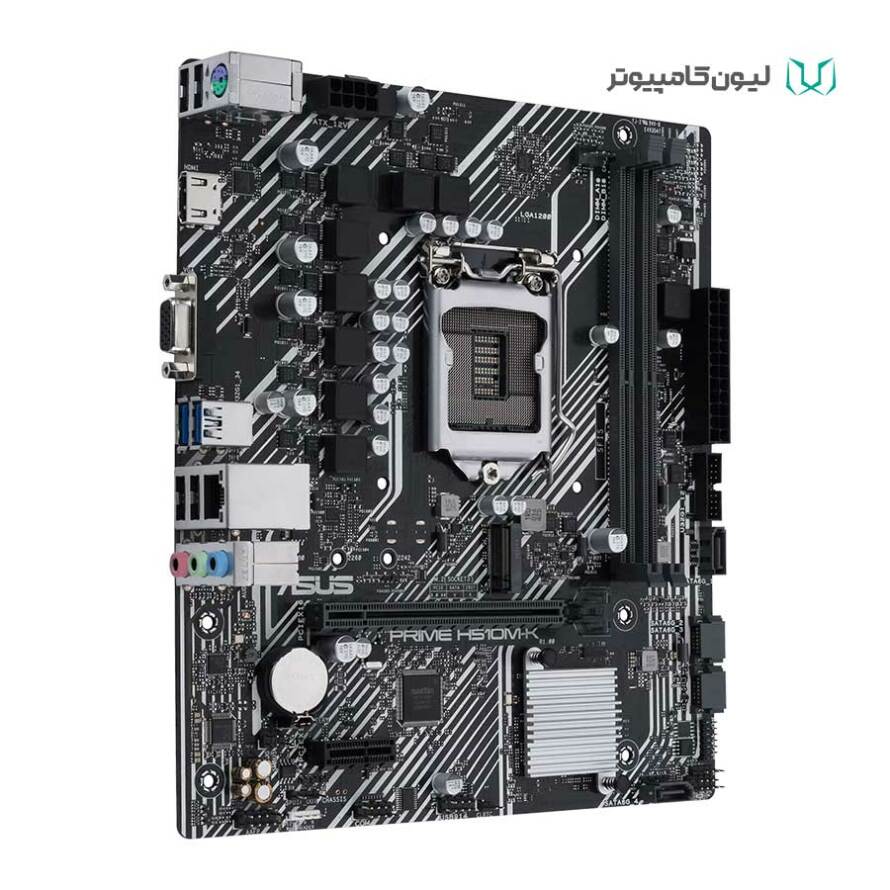

مادربرد ایسوس PRIME H510M-K

چیپست اینتل H510 چیپست H510 شرکت اینتل، چیپست پایین‌رده سری 500 است که با پردازنده‌های نسل یازدهم این شرکت معرفی شد. مادربرد های مجهز به این چیپست با قابلیت‌ها و امکانات سخت‌افزاری خود، مناسب کاربران اداری و مولتی مدیا هستند. مادربردهای مجهز به این چیپست علاوه بر پردازنده‌های نسل یازدهم، با پردازنده‌های نسل دهم نیز سازگار هستند. پشتیبانی از رابط PCIe 4.0 و شبکه اینتل Wi-Fi 6 AX201، پیشرفت‌های چشمگیر چیپست H510 نسبت به نسل گذشته خود محسوب می‌شوند. این چیپست خود تا 6 خط PCIe 3.0، تا 10 درگاه USB (تا 4 درگاه USB 3.2 Gen 1 و یا تا 10 درگاه USB 2.0) و تا 4 درگاه SATA III را پشتیبانی می‌کند.سوکت اینتل LGA1200 بر خلاف جهش از نسل 9 به نسل 10 پردازنده‌های اینتل، سوکت میزبان پردازنده‌های نسل 11 دست‌نخورده باقی مانده است و این پردازنده‌ها همچنان با سوکت LGA 1200 سازگاری دارند. به همین خاطر، سوکت LGA1200 و به تبع چیپست H510 هم از پردازنده‌های نسل 11 و هم از پردازنده‌های نسل 10 اینتل پشتیبانی می‌کنند. توجه داشته باشید که پشتیبانی و استفاده از خطوط PCIe 4.0 تنها با پردازنده‌های نسل 11 امکان‌پذیر است و در صورت استفاده از پردازنده‌های 10، تنها می‌توانید از خطوط PCIe 3.0 استفاده کنید.معرفی مادربردهای سری PRIME مادربردهای سری PRIME شرکت ایسوس به صورت ماهرانه مهندسی شده‌اند تا حداکثر پتانسیل پردازنده‌های نسل 10 و نسل 11 شرکت اینتل را به نمایش بگذارند. مادربرد PRIME H510M-K با داشتن مدار تغذیه قابل اعتماد، راهکارهای جامع خنک ‌سازی، گزینه‌های تنظیم هوشمند و نیز بایوس و نرم‌افزارهای کاربردی، می‌تواند گزینه مناسبی برای کاربران تازه‌وارد و یا حرفه‌ای باشد.تراشه کنترل ماژول تنظیم ولتاژ Digi+ تراشه کنترل ماژول تنظیم ولتاژ Digi+ افت ولتاژ ورودی به پردازنده را به صورت لحظه‌ای کنترل کرده و به صورت خودکار میان تنظیمات فرکانس و راهکارهای صرفه‌جویی در انرژی سوییچ می‌کند. این تراشه همچنین به کاربران اجازه می‌دهد تا عملکرد پردازنده را به صورت دقیق تنظیم کنند تا به حداکثر پایداری و کارایی دست یابند.واحد پردازش انرژی (EPU) وظیفه این واحد، بهینه‌سازی خودکار مصرف برق تمام اجزای سیستم و به حداکثر رساندن صرفه‌جویی در مصرف انرژی است. این امر از طریق حالت Away Mode و با غیر فعال‌سازی کنترلر درگاه‌های ورودی/خروجی بلااستفاده سیستم محقق می‌گردد.سیستم خنک کننده مادربرد PRIME H510M-K امکانات خنک کنندگی جامعی را در اختیار کاربران قرار می‌دهد که با نرم‌افزار Fan Xpert و یا بایوس UEFI مادربرد قابل پیکربندی هستند.- سنسورهای حرارتی متعدد: هر هدر اتصال فن مادربرد را می‌توان به گونه‌ای پیکربندی کرد که بر سه سنسور دمایی قابل تنظیم روی مادربرد نظارت کنند و نسبت به تغییرات دمایی واکنش نشان دهند. در صورت نصب کارت گرافیک از شرکت ایسوس که با نرم‌افزار Fan Xpert 4 سازگار باشد، با این نرم‌افزار می‌توان یک سنسور حرارتی مجزا را برای نظارت بر دمای کارت گرافیک تعیین کرد و از خنک‌کنندگی بهینه کارت گرافیک‌ و پردازنده در حین پردازش‌های سنگین و طولانی مدت مطمئن شد. - هدرهای 4 پین اتصال فن: یک هدر اتصال فن کیس و یک هدر اتصال فن پردازنده روی مادربرد PRIME H510M-K تعبیه شده‌اند که قابلیت شناسایی خودکار فن‌های PWM و DC را دارند.نرم‌‌افزار Fan Xpert این نرم‌افزار امکان کنترل جامع فن‌های سیستم را به کاربران می‌دهد. حالت تنظیم خودکار (Auto-Tuning) به صورت هوشمند تمامی مؤلفه‌های مربوط به خنک کننده‌های هوایی را با فشار یک کلیک پیکربندی می‌کند.راهکارهای ذخیره‌سازی راهکارهای ذخیره‌سازی مادربرد PRIME H510M-K از یک اسلات M.2 از نوع Key M با حداکثر سرعت 32 گیگابیت بر ثانیه از طریق پهنای باند رابط PCIe 3.0 x4 یا SATA III و نیز 4 درگاه SATA III با سرعت 6 گیگابیت بر ثانیه تشکیل شده است. اسلات M.2 این مادربرد از انواع درایوهای اس اس دی در سایزهای 2242، 2260 و 2280 پشتیبانی می‌کند. با اتصال درایو اس اس دی M.2 به سیستم خود می‌توانید از سرعت بارگذاری بیشتر سیستم عامل، نرم‌افزارها و بازی‌ها لذت ببرید.رابط PCI-Express 4.0 مادربرد PRIME H510M-K به صورت ویژه جهت میزبانی از نسل یازدهم پردازنده‌های شرکت اینتل طراحی شده‌ است و از رابط پرسرعت PCI-Express 4.0 برای کارت‌های توسعه (کارت گرافیک، کارت شبکه، کارت شتاب و غیره) و دستگاه‌های ذخیره‌سازی پشتیبانی می‌کند. پهنای باند گسترده و سرعت انتقال داده بالا، به کاربران اجازه می‌دهند تا سیستم‌هایی آینده‌نگرانه بسازند که به سادگی از پسِ بارگذاری‌های سنگین بر می‌آیند. اسلات‌های توسعه PCIe یک اسلات PCIe x16 با حالت x16 (PCIe 4.0 با پردازنده‌های نسل یازدهم و PCIe 3.0 با پردازنده‌های نسل دهم) و یک اسلات PCIe 3.0 x1، شکاف‌های توسعه مادربرد PRIME H510M-K را تشکیل می‌دهند.اسلات مقاوم SafeSlot Core SafeSlot Core، طراحی انحصاری اسلات PCIe از شرکت ایسوس است. به واسطه این طراحی، اسلات توسعه PCIe با قلاب ویژه‌ای به مادربرد متصل است و اسقامت آن را بهبود می‌بخشد. اسلات مجهز به طراحیSafeSlot Core  در مقایسه با اسلات‌های معمولی، قدرت نگهداری 1.6 برابر و اسقامت 1.3 برابر بیشتر نسبت به آسیب‌های خارجی دارد. مادربردهای سری PRIME دارای نقاط لحیم تقویت شده در اطراف پین‌های اسلات PCIe و شکاف‌های رم هستند.پشتیبانی از ماژول‌های رم DDR4 تا فرکانس 3200 مگاهرتز مادربرد PRIME H510M-K مجهز به دو اسلات رم است و تا دو ماژول رم DDR4 با پیکربندی دو کاناله و تا ظرفیت 64 گیگابایت و فرکانس 3200 مگاهرتز (در حالت اورکلاک) را پشتیبانی می‌کند. همچنین پروفایل‌های اینتل XMP 2.0 به جهت اورکلاک و افزایش کارایی ماژول‌های رم سازگار در این مادربرد در نظر گرفته شده‌اند.شبکه سیمی اینتل Gigabit Ethernet تراشه شبکه Intel Ethernet Connection I219-V بار پردازشی شبکه سیمی را که در حالت پیش‌فرض توسط پردازنده انجام می‌شود، بر عهده می‌گیرد و با ارائه خروجی بالا و بی‌نظیر از طریق پروتکل‌های TCP و UDP، سرعت تبادل داده را از طریق شبکه سیمی افزایش می‌دهد.درگاه‌های ورودی/خروجی و کانکتورهای مادربرد یک درگاه D-Sub، یک درگاه HDMI 2.0، درگاه کمبو PS/2 جهت اتصال موس و کیبورد، دو درگاه USB 3.2 Gen 1 Type-A با سرعت 5 گیگابیت بر ثانیه، چهار درگاه USB 2.0 Type-A، یک درگاه LAN (RJ45) با سرعت 1 گیگابیت بر ثانیه و سه جک صوتی 3.5 میلی‌متری، درگاه‌های مادربرد در پنل پشتی را تشکیل می‌دهند. درگاه‌ HDMI از رزولوشن 4096x2160 با نرخ تازه‌سازی 60 هرتز پشتیبانی می‌کند. علاوه بر این موارد، یک هدر USB 3.2 Gen 1 و یک هدر USB 2.0 دیگر درگاه‌های ارتباطی مادربرد محسوب می‌شوند. هر کدام از این هدرها می‌توانند از دو درگاه USB پشتیبانی کنند.دوام و پایداری بالا شرکت ایسوس برای اطمینان خاطر کاربران از سازگاری و پایداری مادربرد PRIME H510M-K، آن را به طور مکرر با بیش از 1000 دستگاه مختلف (از جمله پردازنده‌ها، کارت گرافیک‌ها و ماژول‌های حافظه DDR4) آزمایش کرده است. همچنین اجزای این مادربرد به مدت 8000 ساعت آزمایش‌های مختلف را سپری کرده‌اند تا در دشوارترین شرایط محیطی نیز دوام بیاورند. برخی از این آزمایش‌ها عبارتند از آزمایش حرارت و رطوبت، سنجش عملکرد درگاه‌ها و اتصالات مختلف مادربرد، آزمایش مصرف بهینه انرژی، آزمایش نوسان ولتاژ و تغییر دمای ناشی از آن، آزمایش تغییر شدید دمای محیط، آزمایش شوک حین حمل مادربرد، آزمایش پرتاب مادربرد در بسته‌بندی آن و آزمایش افشانه نمک برای پنل عقب مادربرد. حفاظت در برابر اضافه ولتاژ در طراحی انحصاری مدار مادربرد PRIME H510M-K از رگولاتورها و تنظیم‌کننده‌های ولتاژ استفاده شده است تا از مادربرد در مقابل آسیب‌های ناشی از سطح زیاد ولتاژ (به دلیل ناپایداری و کیفیت پایین پاور) محافظت کنند. حفاظت از ماژول‌های حافظه و درگاه‌های ورودی/خروجی فیوزهای قابل برگشت تعبیه شده روی مادربرد PRIME H510M-K از ماژول‌های حافظه و درگاه‌های ورودی/خروجی (و دستگاه‌های متصل به آنها) در برابر اضافه جریان و اتصال کوتاه محافظت می‌کنند و عمر مفید سیستم و لوازم جانبی متصل به آن را افزایش می‌دهد. پنل درگاه‌های ورودی/خروجی از جنس فولاد ضد زنگ پنل درگاه‌های ورودی/خروجی مادربرد PRIME H510M-K از جنس فولاد ضد زنگ با روکش اکسید کروم است و در مقایسه با پنل‌های معمولی، 3 برابر عمر مفید بیشتر دارد. فناوری حفاظتی LANGuard فناوری LANGuard راهکار حفاظتی سخت‌افزاری برای ایمنی اجزای شبکه مادربرد است که خود، از فناوری پیشرفته تزویج سیگنال و خازن‌های باکیفیت ضد الکتریسیته ساکن نصب شده با فناوری نصب سطحی (Surface-Mount) تشکیل شده است. این دو عامل به پایداری اتصال سیستم به شبکه کمک کرده و درگاه LAN را تا 2.5 برابر در برابر نوسان ولتاژ مقاوم‌تر می‌کند. سیستم صوتی باکیفیت طراحی هوشمند سیستم صوتی مادربرد PRIME H510M-K و به کار گیری قطعات صوتی باکیفیت، تجربه شنیداری عالی را برای کاربر به ارمغان می‌آورند. کدک صوتی اختصاصی کدک صوتی Realtek ALC897 از پیکربندی صوتی فراگیر 7.1 کاناله و صدای با وضوح بالا پشتیبانی می‌کند. تشخیص جک صوتی، پخش چندگانه صدا، تعیین نقش جداگانه برای جک صوتی واقع در پنل جلوی کیس و پخش صدای 24 بیتی/192 کیلوهرتز، سایر قابلیت‌های این کدک محسوب می‌شوند. صدای ایزوله شده دامنه سیگنال‌های آنالوگ و دیجیتال از یکدیگر ایزوله شده‌اند تا میزان تداخلات سیگنالی میان آنها کاهش یابد. لایه مجزا برای ترک چپ و راست صدای استریو ترک چپ و راست صدای استریو، لایه مجزایی دارند تا از تداخل میان مسیرهای صوتی جلوگیری شود. پشتیبانی از نورپردازی RGB مادربرد PRIME H510M-K به واسطه یک هدر 4 پینی و 12 ولتی RGB می‌تواند میزبان انواع دستگاه‌های نورپردازی RGB همچون فن‌ها و نوارهای نورپردازی RGB باشد. توجه داشته باشید که این هدر با دستگاه‌های دارای نورپردازی ARGB سازگار نیست (هدر ARGB سه پینی و 5 ولتی است).مجموعه برنامه‌های ایسوس Armoury Crate Armoury Crate، نرم‌افزار کاربردی جدیدی است که با هدف کنترل متمرکز محصولات ایسوس طراحی شده است و قابلیت شخصی‌سازی ظاهر و عملکرد سیستم و لوازم جانبی را در اختیار کاربران قرار می‌دهد. کاربران از طریق رابط کاربری بصری این نرم‌افزار همچنین می‌توانند نورپردازی RGB/ARGB و جلوه‌های نوری دستگاه‌های سازگار را شخصی‌سازی کنند. این نرم‌افزار به کاربران اجازه کنترل سایر محصولات شرکت ایسوس، از جلمه کیبورد و موس را نیز می‌دهد. آنها همچنین می‌توانند از نرم‌افزار Armoury Crate برای دانلود دفترچه راهنمای مصرف‌کننده، درایورها و نرم‌افزارهای دیگر استفاده کنند. علاوه بر این موارد، در نرم‌افزار Armoury Crate صفحه اختصاصی برای ثبت محصولات خریداری شده از شرکت ایسوس در نظر گرفته شده است. با فید خبری نیز می‌توان به صورت پیوسته در ارتباط با جامعه کاربران ایسوس بود.
