پاور گرین GP650B OCPT

توپولوژی مدرن Half-Bridge به همراه مبدل تانک رزونانس (LLC Resonant) در بخش اولیه

به لطف توپولوژی مدرن و بسیار پربازده Half-Bridge در کنار مبدل LLC Resonant که باعث نرم شدن شکل موج سوئیچینگ (Soft Switching) و تحقق عملی Zero Voltage Switching در بخش ورودی می‌شود، حامل‌های EMI، RF و تلفات سوئیچینگ در ورودی کاهش یافته و بازدهی مصرف انرژی (Efficiency) به طرز محسوسی افزایش می‌یابد. همچنین مبدل‌های تانک رزونانس (LLC Resonant) این امکان را فراهم می‌سازند تا سرعت Switching ماسفت های بخش ورودی به‌مراتب بالاتر از توپولوژی‌های نسل قبل باشد که این امر نیز در عمل و به‌خصوص در وضعیت بی‌باری باعث افزایش بازدهی مصرف انرژی (Efficiency) خواهد شد.
به‌صورت میانگین بازدهی مصرف انرژی بخش اولیه در منابع تغذیه سوئیچینگ مجهز به این توپولوژی بین 93% تا 96% خواهد بود.

عملکرد به‌مراتب سریع‌تر و دقیق‌تر پروتکشن های ایمنی

تراشه Supervisor در منابع تغذیه سوئیچینگ مدرن، مهم‌ترین بخش ناظر بر تمامی فعل و انفعالات انجام شده در آن محسوب می‌شود. در پاور های سری OCPT از تراشه Supervisor به‌مراتب مدرن‌تر و دقیق‌تر نسبت به مدل‌های نسل قبل استفاده شده و سفارشی سازی‌های انجام شده در بایاسینگ آن، در عمل محدوده به‌مراتب تنگ تر و دقیق‌تر برای کنترل پروتکشن های OCP,OPP و OTP فراهم کرده است.

مجهز به سه حسگر حرارتی مجزا جهت کنترل بسیار دقیق سرعت چرخش فن، وضعیت بی‌صدا و پروتکشن OTP

در پاورهای سری OCPT از 3 حسگر حرارتی NTC مجزا و کاملاً مستقل برای کنترل سرعت فن، مدیریت حالت بی‌صدا و عملکرد پروتکشن Over Temperature Protection استفاده شده است. استفاده از سنسورهای مجزا سبب عملکرد دقیق‌تر هر یک از موارد نام برده شده و ریسک مشکلات ایجاد شده ناشی از استهلاک سنسورها را در اثر گذشت زمان کاهش می‌دهد. تمامی این اطلاعات توسط مدار دیجیتال کنترل سرعت فن، آنالیز شده و در نتیجه بهترین حالت از برآیند دمایی و صدای تولید شده از فن را برای شما به ارمغان خواهد آورد.

Voltage Regulation کمتر از 2% برای شاخه‌های خروجی +3.3V, +5V و +12V

استفاده از توپولوژی مبدل‌های DC-DC برای ساختن ولتاژ شاخه‌های +5V و +3.3V در بخش ثانویه باعث تثبیت هر چه بیشتر ولتاژ شاخه‌های خروجی در این سری از پاورها شده است. همچنین مستقل بودن بخش‌های اصلی کنترل و مدیریت ولتاژ هر یک از شاخه‌های خروجی در پاورهای مجهز به این توپولوژی در بخش ثانویه، عملکرد صحیح و دقیق آن‌ها را در وضعیت بی‌باری (Zero Load) و همچنین Cross Load (توزیع نامتوازن بار بر روی شاخه‌های خروجی) تضمین می‌کند.

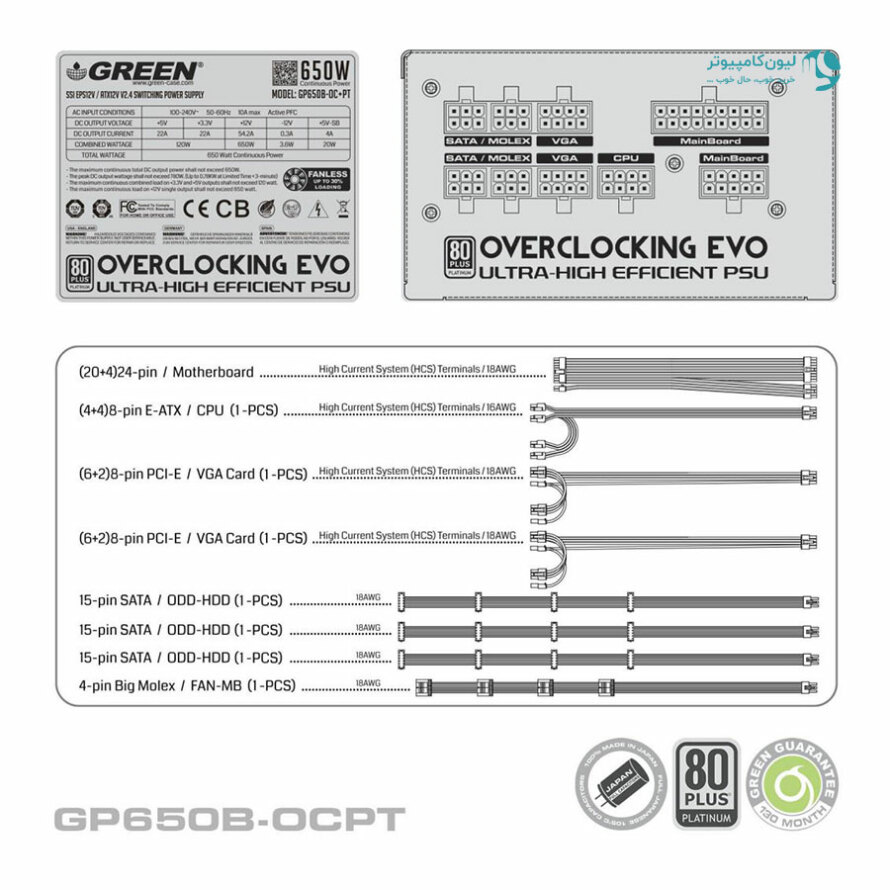

استفاده از کانکتورهای HCS (High Current System) با روکش طلا و قابلیت عبور 50% جریان بیشتر

در پلتفرم‌های نسل جدید به دلیل معرفی پردازنده‌های با هسته‌های بیشتر و همین‌طور توان مصرفی (TDP) بیشتر، سازندگان مادربرد به‌خصوص در مدل‌های رده بالا و گران قیمت از کانکتورهای برق در کلاس مادربرد سرور تحت عنوان HCS (High Current System) استفاده می‌کنند. این کانکتورها که به‌صورت میانگین تا 50% ظرفیت بیشتری برای عبور جریان دارند. در پاورهای جدید سری OCPT در بخش کانکتورهای ماژولار بخش پر مصرف خروجی و در هر دو بخش نری و مادگی (کانکتورهای تغذیه گرافیک، پردازنده و مادربرد) از نمونه‌های HCS با روکش طلا استفاده شده است. در این نوع کانکتورها افزایش سطح تماس عملیاتی و استفاده از آلیاژ به‌مراتب مقاوم‌تر در برابر جریان‌های بالا در عمل باعث کاهش ریپل، افت ولتاژ و حرارت نقطه اتصال شده و روی هم رفته باعث افزایش پایداری سیستم را در کاربردهای اورکلاکینگ و گیمینگ می‌شود. همچنین کابل های تماما فلت این پاور در بخش تغذیه PCI-E و E-ATX از ضخامت 16AWG (فراتر از مدل های مشابه) بهره مند هستند.

ریپل و نویز ولتاژ شاخه‌های خروجی حداکثر یک سوم استانداردهای جهانی

ریپل و نویز خروجی یکی از مهم‌ترین عوامل در کاهش عمر مفید پاور و تجهیزات متصل شده به آن محسوب می‌شود. ریپل ولتاژ شاخه‌های خروجی پاورهای سری OCPT به‌واسطه توپولوژی مدرن پیاده سازی در بخش اولیه و ثانویه به همراه فیلتر دو مرحله‌ای در بخش ثانویه تا 3 برابر کمتر از سخت گیرانه ترین و جدیدترین استاندارد پاورهای ATX است.

فن فوق‌العاده کم صدا مجهز به یاتاقان از نوع Fluid Dynamic Bearing

پاورهای نسل دوم OCPT به فن‌های بسیار باکیفیت و در کلاس کاربردهای صنعتی با تکنولوژی FDB مجهز شده‌اند. فن‌های FDB که در حال حاضر یکی از مدرن‌ترین سیستم‌های یاتاقان را به همراه دارند حتی نسبت به فن‌های Double Ball Bearing عمر بیشتر و البته نویز صوتی به‌مراتب کمتری دارند. همچنین به دلیل عملکرد بسیار خنک این سری از پاورها، از فن‌های فوق‌العاده کم صدا با حداکثر سرعت چرخش 1200RPM برای خنک سازی آن‌ها استفاده شده است.

افزایش میانگین بازدهی مصرف انرژی در مقایسه با نسل قبل OC+

برخورداری از مدرن‌ترین توپولوژی‌های روز در بخش‌های اولیه و ثانویه در کنار قطعات فوق‌العاده باکیفیت در ساخت پاورهای OCPT سبب شده تا بازدهی مصرف انرژی نسل دوم این پاورها در شرایط ولتاژ کاری متداول در ایران (230 ولت) بهبود چشمگیری داشته باشد. افزایش بازدهی مصرف انرژی در عمل تلفات توان مصرفی را به حداقل رسانده و همین امر باعث کاهش تلفات حرارتی، کاهش حرارت قطعات حساس، عملکرد بی‌صداتر و در نهایت افزایش بسیار محسوس عمر این مدل‌ها شده است.

فن کنترلر دیجیتال با عملکرد به‌مراتب دقیق‌تر از نسل قبل

نسل جدید پاورهای OCPT به مدار فن کنترلر دیجیتال حساس به هر دو پارامتر دمای داخل پاور و میزان بار در خروجی پاور مجهز شده‌اند. این مدار کاملاً هوشمند با آنالیز برخط پارامترهای یاد شده، وضعیت Fanless (در بار خروجی کمتر از 30% توان نامی) و سرعت چرخش فن را با کمک 3 سنسور دریافت اطلاعات حرارتی خود، در شرایط مختلف کنترل و مدیریت می‌کند. همچنین به‌واسطه عملکرد به‌مراتب خنک‌تر پاورهای سری OCPT در مقایسه با نسل قبل، این مدل‌ها حتی تا بار حدوداً 90% توان نامی نیز عملکرد فوق‌العاده کم صدا دارند.

فن کنترلر دیجیتال با عملکرد به‌مراتب دقیق‌تر از نسل قبل

نسل جدید پاورهای OCPT به مدار فن کنترلر دیجیتال حساس به هر دو پارامتر دمای داخل پاور و میزان بار در خروجی پاور مجهز شده‌اند. این مدار کاملاً هوشمند با آنالیز برخط پارامترهای یاد شده، وضعیت Fanless (در بار خروجی کمتر از 30% توان نامی) و سرعت چرخش فن را با کمک 3 سنسور دریافت اطلاعات حرارتی خود، در شرایط مختلف کنترل و مدیریت می‌کند. همچنین به‌واسطه عملکرد به‌مراتب خنک‌تر پاورهای سری OCPT در مقایسه با نسل قبل، این مدل‌ها حتی تا بار حدوداً 90% توان نامی نیز عملکرد فوق‌العاده کم صدا دارند.
