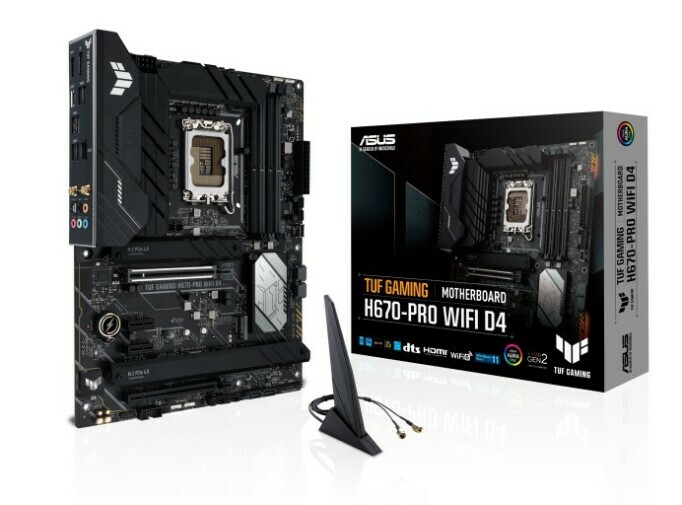

مادربرد ایسوس TUF GAMING H670 PRO WIFI D4

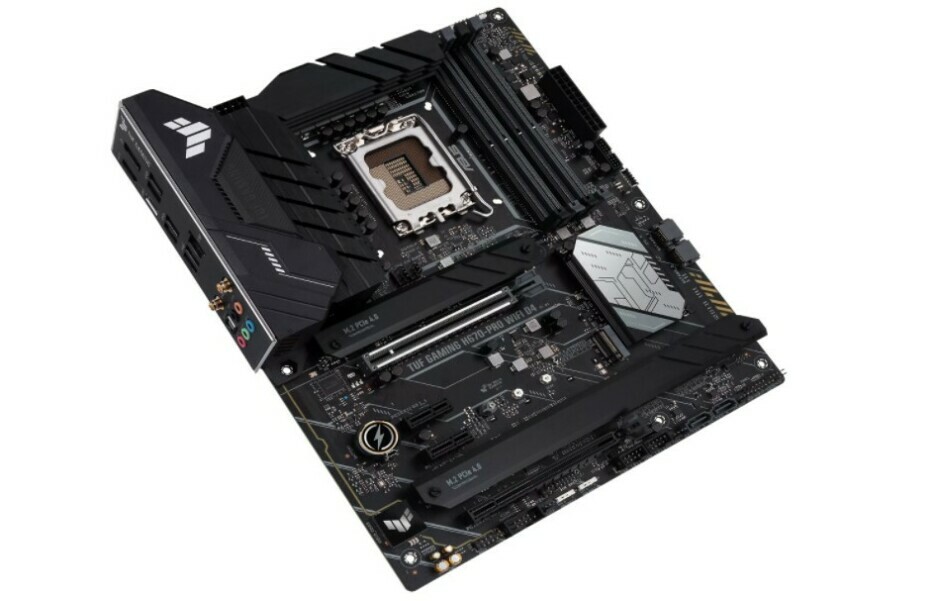

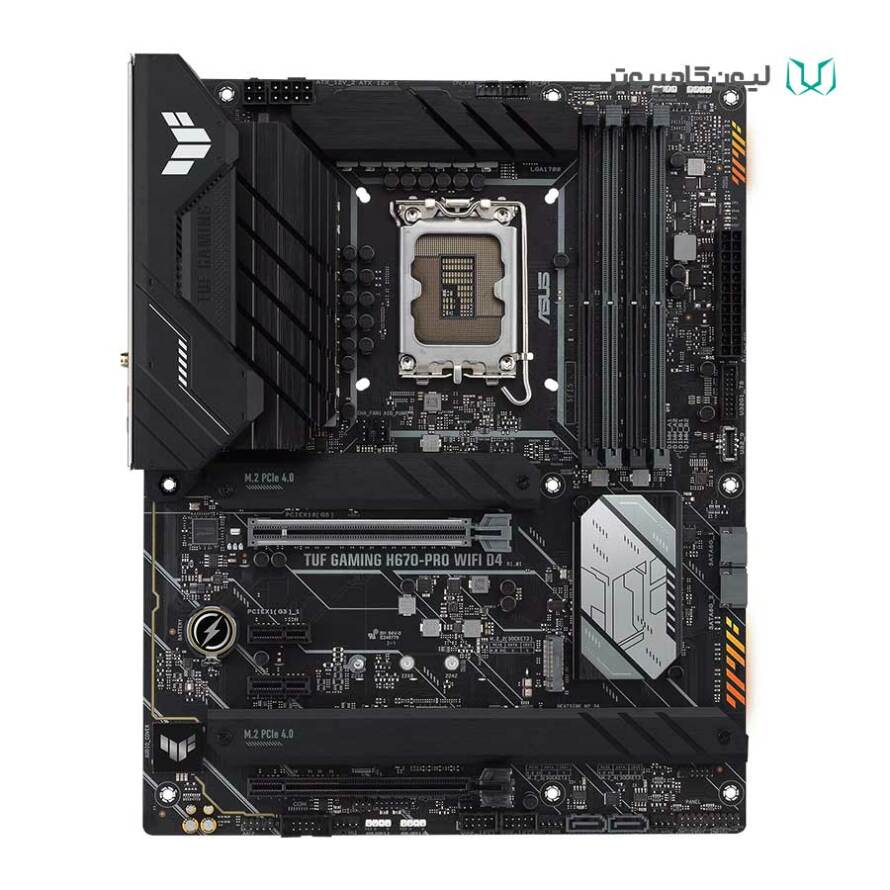

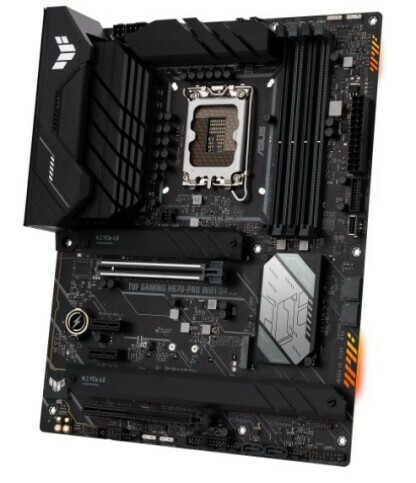

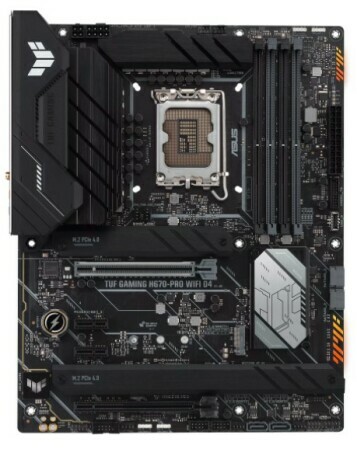

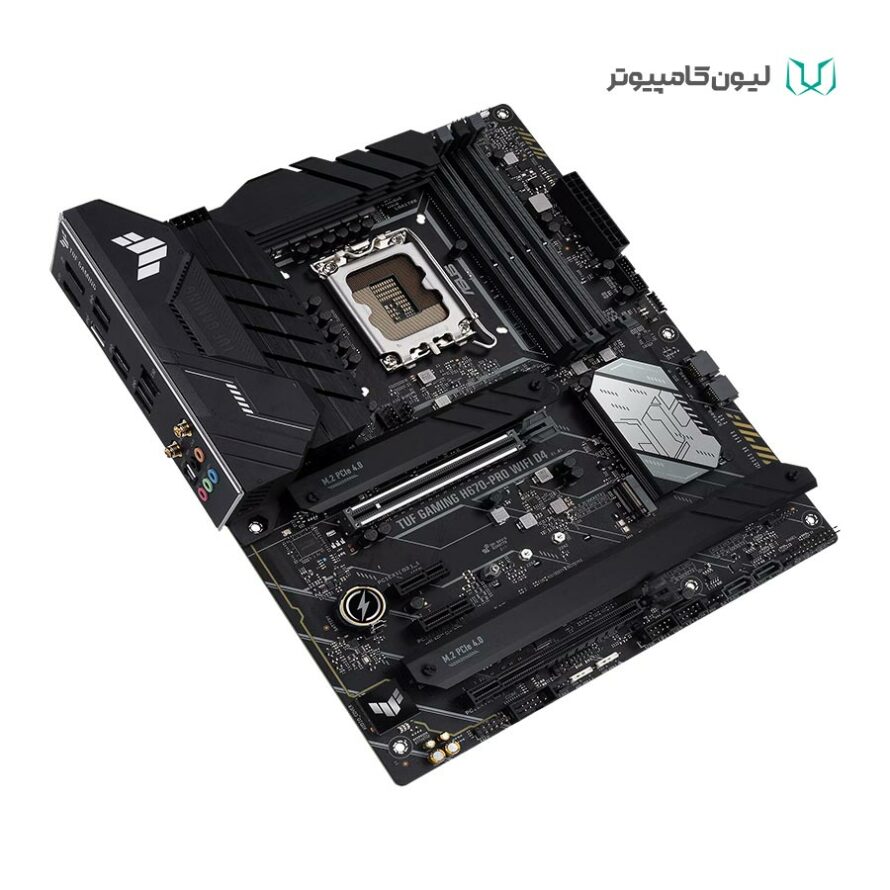

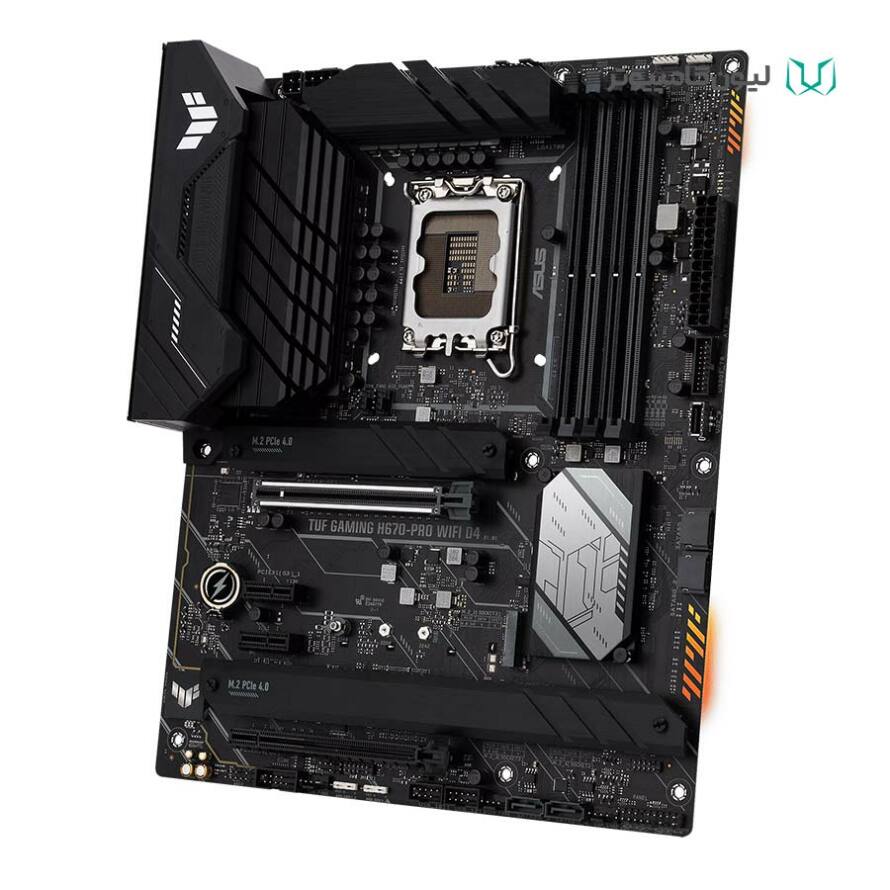

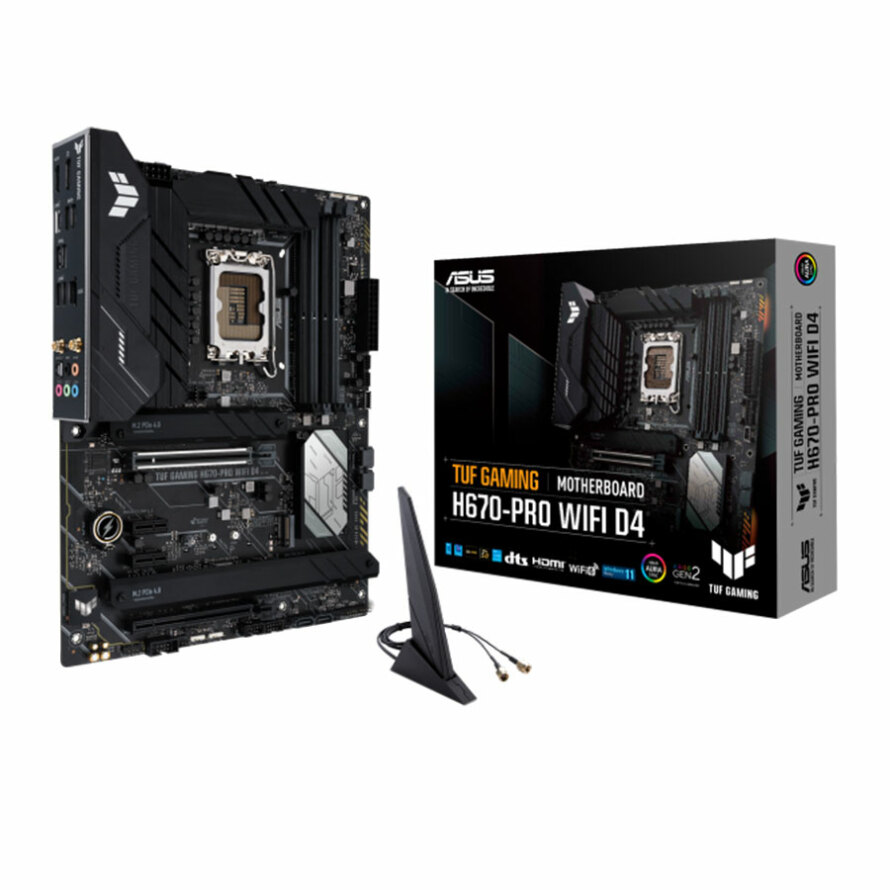

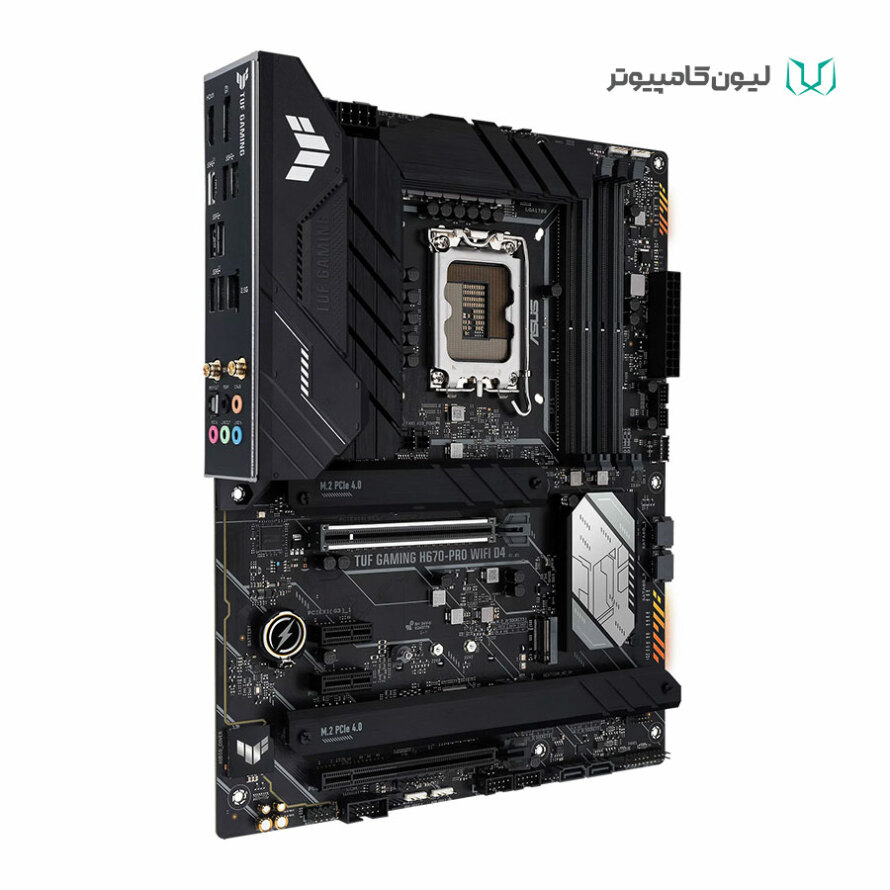

مادربرد ایسوس TUF GAMING H670-PRO WIFI D4 به چیپست H670 و سوکت LGA1700 شرکت اینتل مجهز شده است. این چیپست و سوکت با پردازنده‌های نسل ۱۱ و ۱۲ اینتل سازگاری دارند و از اورکلاک و نسل سوم، چهارم و پنجم اتصال PCIe نیز پشتیبانی می‌کنند. ایسوس در تولید مادربردهای پرچمدار سری TUF Gaming با بهره‌گیری از قابلیت‌های جدیدترین پلتفرم اینتل، کیفیت ساخت بی‌نظیر و مجهز شدن به ویژگی‌های اختصاصی گیمینگ، محصولی با دوام و قدرتمند به شما تقدیم می‌کند. مهندسان ایسوس با استفاده از بهترین قطعات، ارتقای سیستم برق‌رسانی و به کارگیری راهکار خنک‌کنندگی موثر محصولی ساخته‌اند که با عملکرد بی‌نظیر و ثبات بالای خود رضایت گیمرهای حرفه‌ای را جلب خواهد کرد.

برق‌رسانی

VRM به کار رفته در این مادربرد ایسوس از نوع DIGI+، یکی از با کیفیت‌ترین انواع ماژول تنظیم ولتاژ است که انتقال پایدار و بی‌نقص برق به پردازنده شما را تضمین می‌کند. این VRM از مدار تغذیه 14+1 فاز مجهز به DrMOS (ترکیبی از درایورها و MOSFETهای بالا دست و پایین دست در یک مجموعه) بهره می‌برد و انرژی مورد نیاز و راندمان مطلوب پردازنده‌های نسل دوازده شرکت اینتل را تامین می‌کند.

PCB چند لایه: برد مدار چاپی (PCB) این محصول به صورت شش لایه طراحی شده است. این شیوه طراحی موجب می‌شود حرارت تولید شده از قطعات حساس دور شود تا بتوانید با اورکلاک از تمامی توان پردازنده خود استفاده کنید.

کانکتورهای برق‌رسانی: کانکتور به کار رفته در مادربرد ایسوس TUF GAMING H670-PRO WIFI D4 از نوع سوکت ۸ پین ProCool است و نسبت به کانکتورهای عادی ثبات، ایمنی و تطابق‌پذیری بیشتری با خطوط انتقال قدرت پاور دارد. آمپدانس پایین آن نیز موجب کاهش ریسک عدم کارکرد یا افزایش بیش‌ از حد حرارت می‌شود. در مجموع کانکتورهای برق‌رسانی این محصول عبارت‌اند از یک کانکتور EATX ۲۴ پین و یک کانکتور EATX ۱۲ ولتی و ۸ پین.

بهبود پایداری سیستم: چوک‌های با کیفیت TUF جریان الکتریسیته موردنیاز پردازنده را بدون نقص در اختیار آن قرار می‌دهند تا ثبات عملکرد سیستم افزایش یابد. خازن‌های اختصاصی سری TUF ایسوس نیز با تحمل دمایی تا بیست درصد بیشتر می‌توانند با طول عمری تا ۵ برابر طولانی‌تر در خدمت شما باشند.

خنک کنندگی

هیت‌سینک VRM بزرگ و کاربردی تعبیه شده در مادربرد ایسوس TUF GAMING H670-PRO WIFI D4روی VRM و چوک‌ها را می‌پوشاند تا انتقال حرارت با کارایی بالاتری انجام شود. هیت‌سینک بزرگ PCH نیز با پوشاندن چیپ‌ست و دفع حرارت آن بستر مناسبی برای عملکرد حداکثری پردازنده فراهم می‌کند. ایسوس با مجهز کردن سه اسلات‌ M.2 این محصول به هیت‌سینک‌های اختصاصی کمک می‌کند تا اس اس دی‌های M.2 همواره در درجه حرارت ایده‌آل باقی بمانند و دچار افت عملکرد و کارایی نشوند.

کنترل کاربردی فن‌ها: با استفاده از نرم‌افزار Fan Xpert 4 یا بایوس UEFI ایسوس می‌توانید فن‌های نصب شده روی مادربرد ایسوس TUF GAMING H670-PRO WIFI D4 را به راحتی کنترل کنید.

هدرها: این مادربرد ایسوس به یک هدر 4 پین فن پردازنده، چهار هدر فن چهار پین برای کیس، یک هدر فن OPT پردازنده و یک هدر پمپ AIO مجهز شده است. هر یک از هدرها را می‌توان به سه حسگر حرارتی قابل تنظیم مرتبط کرد تا عملکرد آن‌ها با توجه به بار سیستم تنظیم شود (از طریق نرم‌افزار Fan Xpert  یا بایوس UEFI). هر سه هدر فن کیس به قابلیت تشخیص خودکار PWM یا DC بودن فن مجهز شده‌اند و مدارهایی مخصوص از هر یک از فن‌ها در برابر افزایش بیش از حد دما یا جریان الکتریکی محافظت می‌کنند. علاوه بر آن، سیستم یکپارچه مدیریت خنک‌کننده‌های مایع و AiO به شما اجازه می‌دهد کنترل کامل پمپ‌های آب DC یا PWM را در دست بگیرید و راهکار دفع‌حرارت با مایع سیستم گیمینگ خود را شخصی‌سازی نمایید.

حافظه و ذخیره‌سازی

مادربرد ایسوس TUF GAMING H670-PRO WIFI D4 با ساختار حافظه دو کاناله از چهار حافظه رم از نوع DDR4 با حداکثر ظرفیت ۱۲۸ گیگابایت پشتیبانی می‌کند. این مادربرد از اسلات‌های M.2 با نسل چهارم PCIe برخوردار بوده و با SSD RAID نیز سازگاری دارد تا عملکرد خیره‌کننده‌ای به شما ارائه شود. با چهار اسلات حافظه PCIe 4.0 از سرعت فوق‌العاده انتقال داده پردازنده‌های نسل دوازده اینتل لذت ببرید. حداکثر فرکانس‌ پشتیبانی شده این محصول در حالت اورکلاک برابر با ۵۳۳۳ مگاهرتز، حداکثر فرکانس بدون اورکلاک برابر با ۳۲۰۰ مگاهرتز و حداقل فرکانس پشتیبانی شده توسط اسلات‌های DDR4 این مادربرد نیز برابر با ۲۱۳۳ مگاهرتز است. این محصول سری TUF Gaming علاوه بر پروفایل حافظه XMP اینتل، از فناوری OptiMem II ایسوس نیز پشتیبانی می‌کند. فناوری OptiMem II طرح و چینش مدارها را اصلاح می‌کند تا هم‌شنوی (Crosstalk) و ارتباطات نامطلوب لایه‌های مدار (via) به میزان قابل توجهی کاهش یابد. این امر نیز به نوبه خود موجب بهبود پایداری و تطبیق‌پذیری حافظه شده و حاشیه فرکانس بالاتری در اختیار کیت‌های حافظه می‌گذارد.

فضای ذخیره‌سازی: این مادربرد علاوه بر  ۴ درگاه SATA (۶ گیگابیت بر ثانیه)، دارای 4 عدد اسلات M.2 از نوع M Key با پشتیبانی از PCIe 4.0 است که سرعت انتقال داده آن‌ها به ۶۴ گیگابیت بر ثانیه می‌ رسد.

اتصالات

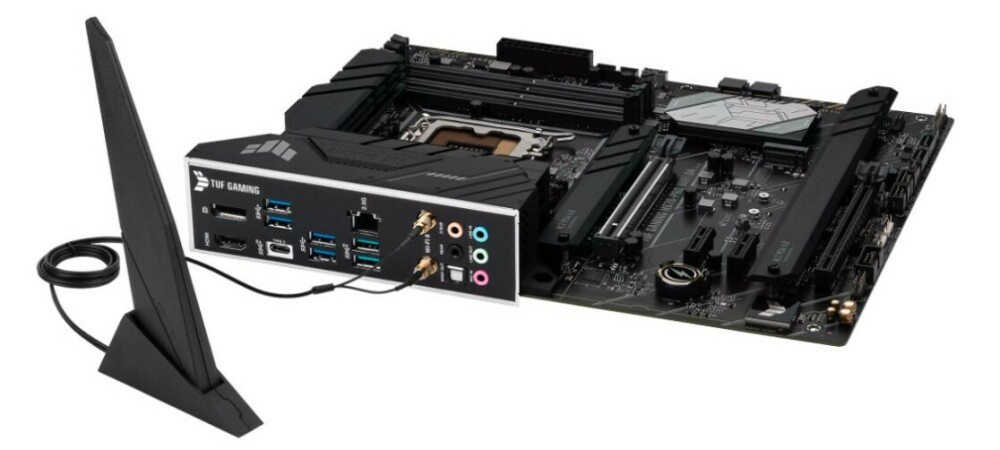

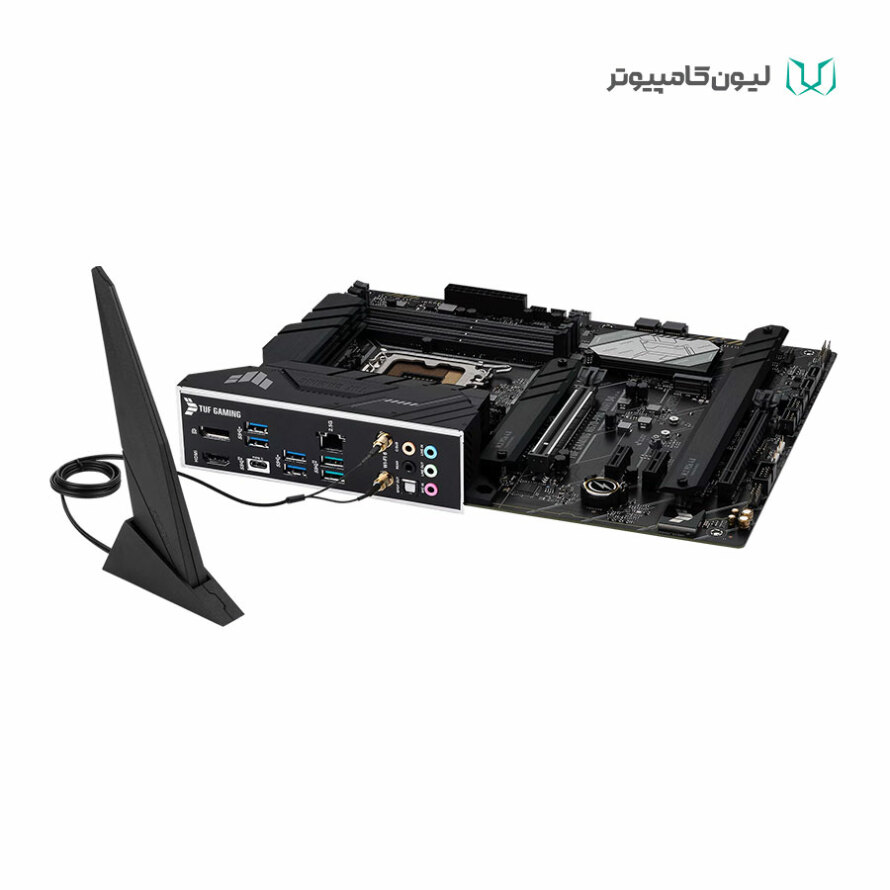

شبکه: ماژولWiFi 6  اینتل با استاندارد 802.11ax مطابقت دارد و اوج پهنای باند آن (از نظر تئوریک) به ۲.۴ گیگابیت بر ثانیه می‌رسد و به گونه‌ای بهینه‌سازی شده که روی شبکه‌های شلوغ نیز بهترین عملکرد را داشته باشد. اترنت آنبرد ۲.۵ گیگابیتی و اختصاصی این مادربرد نیز ارتباطات LAN شما را بهبود بخشیده و پهنای باند شما را تا ۲.۵ برابر افزایش می‌دهد.  بدون نیاز به تغییر کابل LAN خود می‌توانید از تجربه سریع‌تر گیمینگ، استریم یا جابجایی فایل لذت ببرید. به همراه مادربرد ایسوس TUF GAMING H670-PRO WIFI D4 یک آنتن وای‌فای نیز عرضه می‌شود.

نرم‌افزار MyASUS: این نرم‌افزار با ارائه قابلیت‌هایی مختلف از جمله تشخیص علت مشکلات و رفع آن‌ها و بهینه‌سازی عملکرد محصولات می‌تواند موجب بهبود تجربه کاربری شما شود. علاوه بر آن با MyASUS می‌توانید قابلیت Smart Connect (اتصال هوشمند) وای‌فای را فعال کنید تا سیستم به صورت خودکار به روتر بی‌سیمی که از قوی‌ترین سیگنال برخوردار است متصل شود.

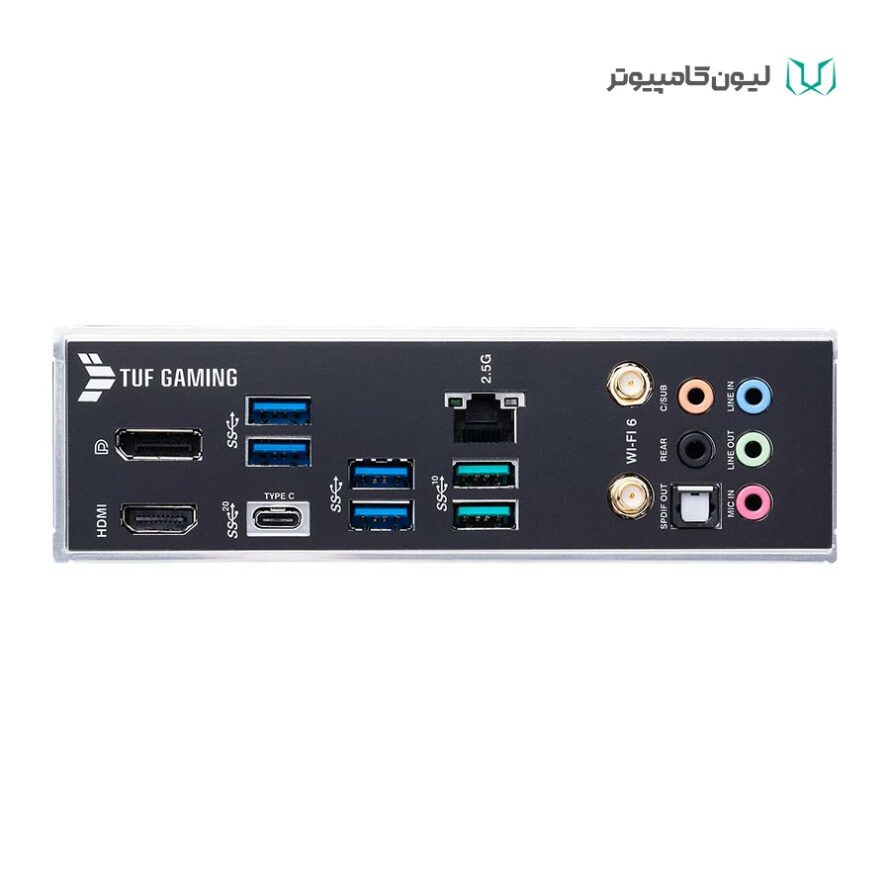

USB: این مادربرد در مجموع دارای هفت درگاه USB در عقب، شامل ۱ درگاه USB 3.2 Gen 2x2 (تایپ C)، 2 درگاه USB 3.2 Gen 2 (تایپ A) و ۴ درگاه USB 3.2 Gen 1 (تایپ A)؛ و هفت درگاه در جلو شامل یک کانکتور USB 3.2 Gen 1 با پشتیبانی از تایپ C، یک هدر USB 3.2 Gen 1 با پشتیبانی از ۲ درگاه USB 3.2 (تایپ A) و دو هدر با پشتیبانی از ۴ درگاه USB 2.0 (تایپ A) است.

اسلات‌های توسعه

اسلات‌های توسعه این مادربرد ایسوس عبارت‌اند از:

یک اسلات PCIe نسل پنج X16 (با پشتیبانی از نسل سه و چهار) برای پردازنده‌های نسل ۱۲ اینتل

یک اسلات PCIe نسل سه (x16 Mode با پشتیبانی از X4) و دو اسلات PCIe نسل سه (X1) دیگر برای چیپست H670 اینتل.

PCIe 5.0: به لطف دوازدهمین نسل از پردازنده‌های اینتل این مادربرد از PCIe 5.0 پشتیبانی می‌کند و سرعت انتقال داده را نسبت به نسل قبل PCI Express تا دو برابر افزایش می‌دهد. نسل جدید این فناوری نقاط مثبت دیگری هم دارد: از جمله تغییراتی الکترونیکی که موجب افزایش یکپارچگی سیگنال‌ها شده‌اند، کانکتورهای CEM با سازگاری با نسل‌های قدیمی‌تر کارت‌های Add-in، و در نهایت پشتیبانی همه‌جانبه از نسل‌های قبلی رابط PCI Express.

Thunderbolt 4: مادربرد ایسوس TUF GAMING H670-PRO WIFI D4 به یک هدر آنبرد مجهز شده است که از اتصال ThunderBolt 4 پشتیبانی می‌کند. با کارت add-on مخصوص ThunderboltEX 4 ایسوس (که به تایید اینتل نیز رسیده است) این مانیتور می‌تواند سرعت انتقال دو طرفه داده را تا ۴۰ گیگابیت بر ثانیه روی یک کابل افزایش دهد. علاوه بر آن، این کارت با قابلیت daisy-chain خود از اتصال به چند مانیتور و نیز کیفیت 8K تصویر پشتیبانی می‌کند. درگاه Thunderbolt 4 این محصول می‌تواند تا ۱۰۰ وات برق به دستگاه‌های دارای قابلیت Fast Charge ارائه دهد.


سیستم صدا

سیستم صوتی مادربرد ایسوس TUF GAMING H670-PRO WIFI D4 مخصوص گیمینگ طراحی شده است. به کمک Codec اختصاصی شرکت Realtek از کیفیت و ثبات سیگنال‌های صوتی و به حداقل رسیدن تداخلات اطمینان یابید و با خازن‌های صوتی با کیفیت صدایی فراگیر، جذاب و دوست‌داشتنی بشنوید. با این Codec اختصاصی نسبت سیگنال به نویز به میزان بی‌سابقه ای برای خط خروجی استریو کاهش می‌یابد.

قابلیت DTS Custom این مادربرد به شما اجازه می‌دهد از جدیدترین تکنیک‌های شبیه‌سازی صوتی بهره‌ برده و در صورت استفاده از هدفون استریو، مکان دقیق تمامی صداهای به گوش رسیده درون بازی را شناسایی کنید. این قابلیت نقش مهمی در پیروزی شما در رقابت‌های حساس گیمینگ ایفا خواهد کرد. می‌توانید از بین سه حالت‌ صوتی مختلف Aerial (مناسب بازی‌های استراتژی، ورزشی و...)، Soundscape (برای بازی‌های نقش‌آفرینی، اکشن، ترسناک و...) و Tactical (بازی‌های تیراندازی آنلاین و...) حالت دلخواه خود را انتخاب کنید.

مقابله با نویز دو سویه به کمک هوش مصنوعی: این ابزار قدرتمند و اختصاصی ایسوس با استفاده از یک پایگاه‌ داده گسترده یادگیری عمیق، نویز پس زمینه میکروفون^* و صدای ورودی را کاهش می‌دهد بدون این که کیفیت صدا تحت‌تاثیر قرار گیرد. صدای فشردن کلیدهای کیبرد، کلیک موس و سایر صداهای مزاحم محیطی حذف خواهند شد تا ارتباطات صوتی شما با نهایت کیفیت و شفافیت برقرار شوند.

* در صورت استفاده از هدست با جک ۳.۵ میلی‌متری به کابل تقسیم نیاز خواهید داشت.

نورپردازی RGB

با استفاده از نرم‌افزار Aura ایسوس می‌توانید نورپردازی RGB قطعات نورپردازی شده و نوارهای LED متصل به هدرهای RGB را به دلخواه خود کنترل کنید و با انتخاب از بین حالت‌های پیش‌فرض یا حالت‌های دلخواه خود، ظاهر چشم‌نوازی به سیستم گیمینگ خود بدهید. این نورپردازی با تمام سخت‌افزارهایی که از Aura پشتیبانی می‌کنند هماهنگی دارد. نسل دوم هدرهای Adressable (آدرس‌پذیر) RGB می‌توانند تعداد LEDهای قطعات متصل به خود را بسنجند و به نرم‌افزار امکان دهند نورپردازی آن‌ها را به خوبی مدیریت کند. این هدرها با نسل‌های قبلی سخت‌افزارهای RGB Aura هم سازگاری دارند.

محافظت

SafeSlot و SafeDIMM: نسل پنجم PCIe تا دو برابر سریع‌تر از نسل چهارم آن است، از این رو شرکت ایسوس تصمیم به ارتقای فناوری SafeSlot گرفت تا راهکار محافظت از اسلات با سرعت بالای این رابط جدید هماهنگ باشد. اسلات PCIe در مادربردهای ایسوس با فرایند مهندسی شده‌ای طراحی شده تا مقاومت و استحکام آن افزایش یابد و با قابی فلزی، تا محکم‌تر شده و مقاومت بیشتری نسبت به تنش برشی پیدا کند. همچنین، SafeDIMM از ماژول‌های حافظه نصب شده روی مادربرد محافظت می‌کند تا بتوانید با خیالی آسوده و بدون دردسر، ماژول‌ها را نصب یا تعویض کنید.

ESD Guards: محافظ‌های ESD طول عمر قطعات را افزایش می‌دهند و از تأثیر نامطلوب تخلیه الکتریسته ساکن، تا +/- 10 کیلووات تخلیه از راه هوا و تا +/- 6 کیلووات تخلیه تماسی، جلوگیری می‌کنند (در مقایسه با استاندارد سایر محصولات که به ترتیب حدود ۶ و ۴ کیلووات است).

TUF LANGuard: این نوآوری بی‌نظیر فناوری جفت‌سازی سیگنال‌ها را با خازن‌های فوق‌العاده با کیفیت در هم آمیخته تا علاوه بر افزایش چشمگیر توان عملی، مادربرد را از گزند تخلیه الکتریکی و الکتریسیته ساکن حفظ کند.

محافظت از DRAM در برابر اضافه ولتاژ: فیوز‌های آنبرد این مادربرد (با قابلیت ریست شدن) از قطعات در برابر اضافه جریان و اتصال کوتاه محافظت می کنند. این امر علاوه بر درگاه‌های I/O شامل DRAM نیز می‌شود تا طول عمر سیستم شما و قطعات متصل به آن افزایش یابد.

پنل پشتی فولادین I/O: مادربردهای TUF دارای پنلی پشتی از جنس فولاد ضد زنگ و ضد خوردگی هستند که به منظور افزایش سه برابری طول عمر، با پوششی از کرومیوم اکسید پوشانده شده است. این سری از مادربردها از آزمایش ۷۲ ساعته افشانه نمک سربلند بیرون آمده‌اند.

تست تطابق TUF

 محصولات TUF Gaming ایسوس و تمامی قطعات تحت پوشش TUF Gaming Alliance (ساخته شده توسط شرکت‌های متحد و طرف قرارداد ایسوس) تحت شدیدترین آزمایش‌ها قرار می‌گیرند تا هیچ شکی در مورد سازگاری آن‌ها با یکدیگر باقی نماند. سازگاری مادربرد ایسوس TUF GAMING H670-PRO WIFI D4 شما با سایر قطعات TUF به طور کامل تست شده است تا بتوانید پس از نصب قطعات، به راحتی و بدون مشکل بازی کنید. علاوه بر تطابق در شیوه تولید، این محصولات از جلوه ظاهری هماهنگ و زیبایی نیز بهره‌مند هستند. کسانی که برای ظاهر یک‌دست و متناسب کیس کامپیوتر خود ارزش قائل می‌شوند قطعا از انتخاب این محصولات رضایت خواهند داشت.

تنظیم آسان

Q-LED: این نشانگر آنبرد به شما کمک می‌کند از عملکرد صحیح قطعات مهم سیستم (پردازنده، رم، کارت گرافیک، ابزارهای ذخیره‌سازی و...) حین آغاز به کار سیستم اطمینان حاصل کنید.

M.2 Q-Latch: این قابلیت سخت‌افزاری نوآورانه به شما اجازه می‌دهد بدون نیاز به هیچ ابزار خاصی ماژول‌های اس اس دی M.2 را نصب یا جدا کنید. با مکانیزم قفل ساده‌ای که روی مادربرد تعبیه شده دیگر نیازی به پیچ‌ کردن اس اس دی وجود ندارد.

Captive Screws: این پیچ‌های خاص به صورت تصادفی از هیت‌سینک جدا نمی‌شوند و خطر افتادن و گم شدن پیچ‌ها را حین جداسازی هیت‌سینک M.2 به صفر می‌رسانند.

Armoury Crate: این نرم‌افزار ابزار جدیدی برای کنترل سخت‌افزارهای گیمینگ شرکت ایسوس است که به کمک رابط کاربری آسان و کاربردی آن می‌توانید نورپردازی RGB و افکت‌های آن را برای تمام قطعاتی که از Aura Sync پشتیبانی می‌کنند تنظیم کنید. همچنین با استفاده از آن قادر به مدیریت ویژگی مقابله با نویز میکروفون، سرعت چرخش فن‌ها، تنظیمات موس و کیبورد و حتی اورکلاک لپ‌تاپ‌های سازگار با آن خواهید بود. امکان ثبت محصولات و دریافت آخرین اخبار مربوط به جامعه گیمینگ ایسوس نیز از دیگر قابلیت‌های این نرم‌افزار است.
