فرم ظاهری: ATX
چیپست: X570
نورپردازی: دارد
سوکت پردازنده: AM4
نسل پردازنده: نسل 2/3/4 و 5 Ryzen
حداکثر حجم حافظه: 128 گیگابایت
اتصال Wi-Fi: دارد

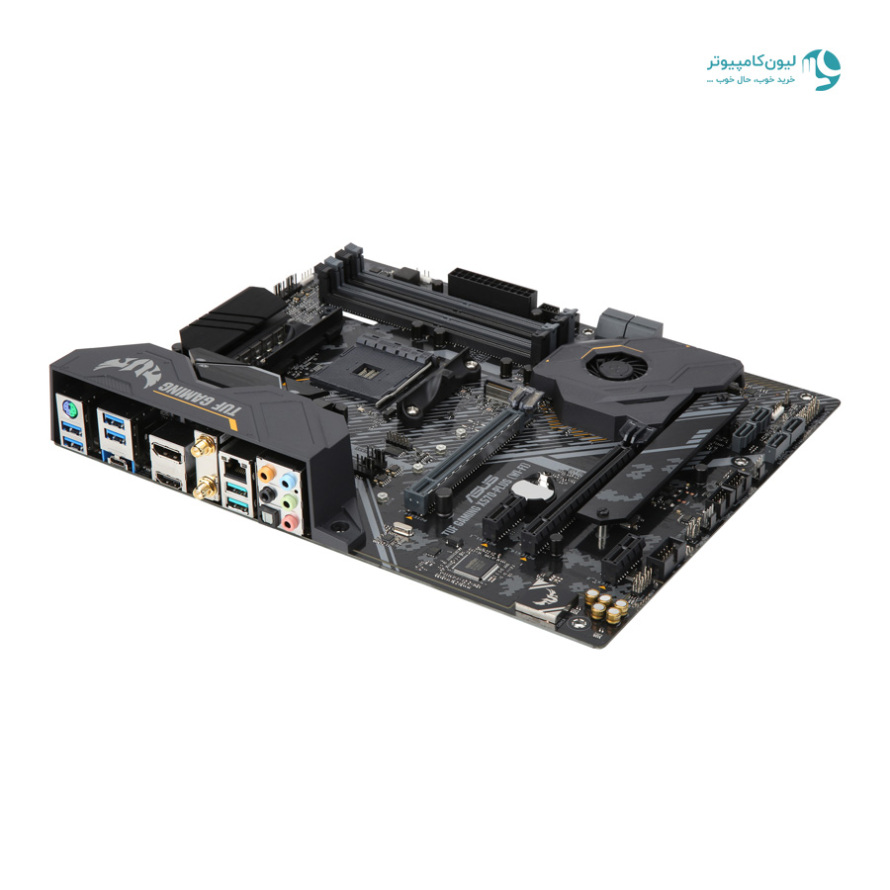

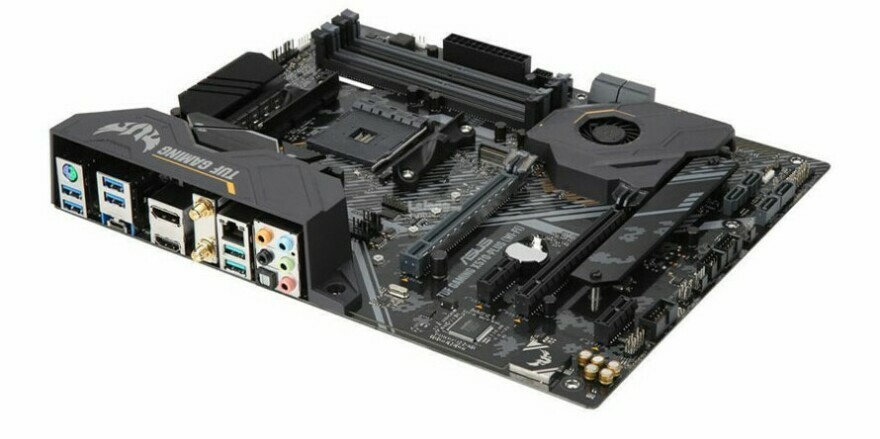

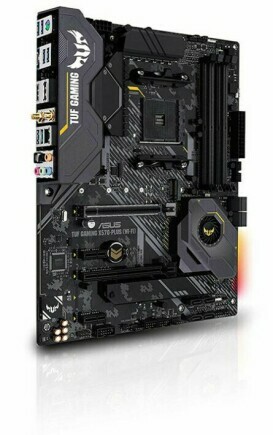

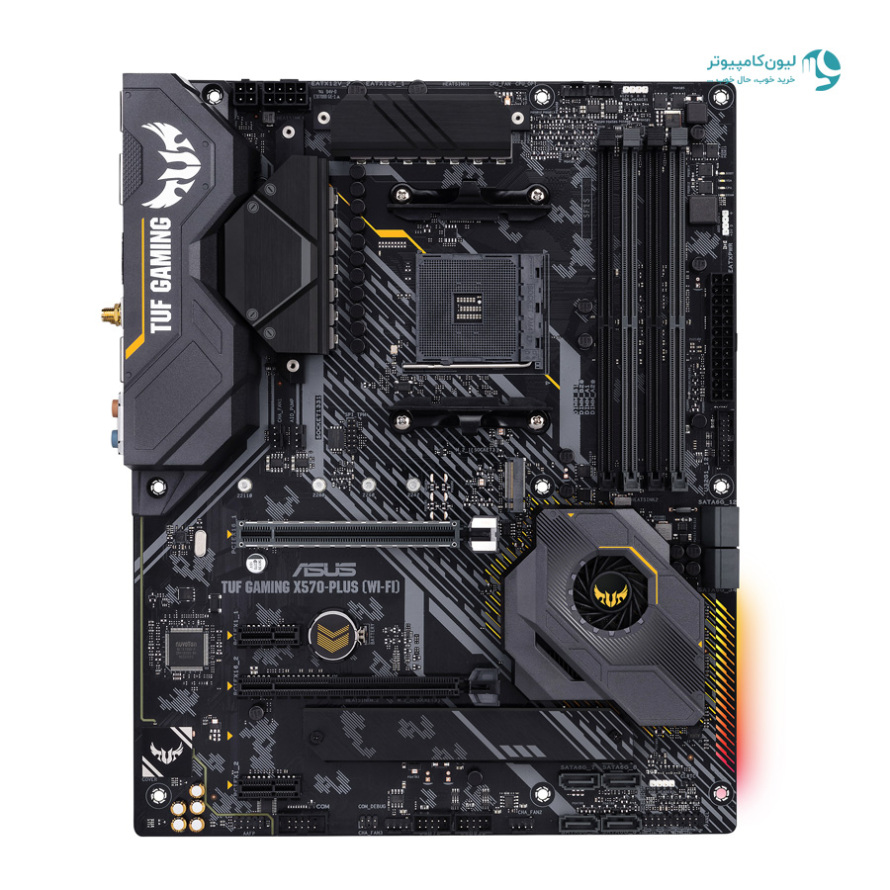

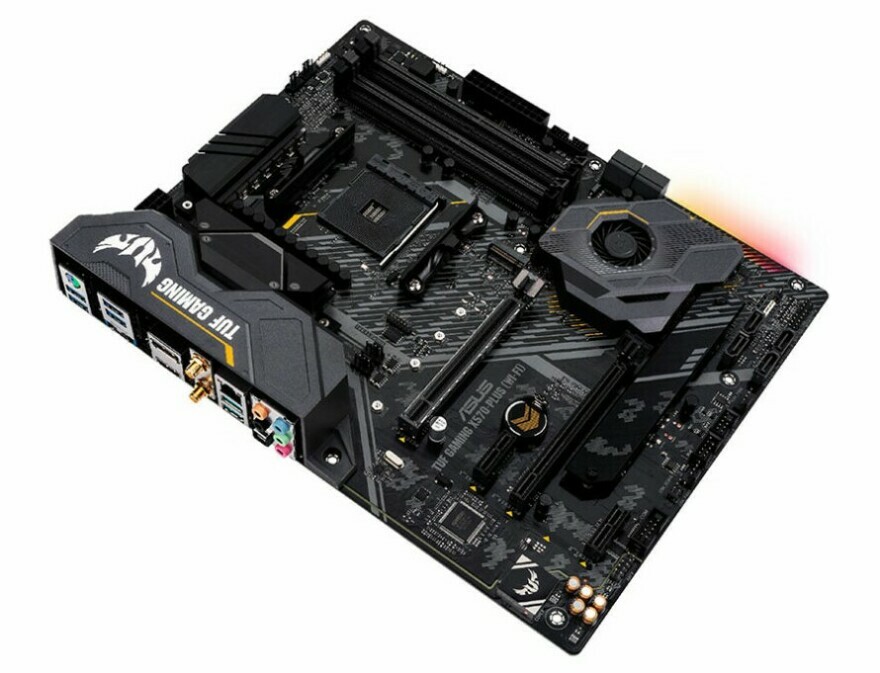

مادربرد TUF Gaming X570-Plus (WiFi) ایسوس با بهرهگیری از قابلیتهای جدیدترین پلتفرم AMD و ترکیب آن با کیفیت برتر ساخت و ویژگیهای مخصوص گیمینگ، محصولی پر توان و با دوام به شما تقدیم میکند. مهندسان ایسوس با استفاده از بهترین قطعات، ارتقای سیستم برقرسانی و به کارگیری راهکار خنککنندگی موثر محصولی ساختهاند که با عملکرد بینظیر و ثبات بالای خود رضایت گیمرهای حرفهای را جلب خواهد کرد. در صورت استفاده از مادربردهای سری TUF ایسوس میتوانید با خیالی آسوده سایر قطعات سیستم را نیز از محصولات تحت عنوان TUF Gaming Alliance (همکاری تعدادی از سازندگان قطعات و ایسوس) تهیه کنید تا خیالتان از نظر سازگاری و تطابق قطعات با یکدیگر کاملا آسوده باشد.
مادربرد TUF Gaming X570-Plus (WiFi) به چیپست X570 شرکت AMD مجهز شده است که قابلیت بالایی برای اورکلاک پردازندههای نسل دوم و سوم AMD Ryzen و کارتهای گرافیک نسل اول و دوم Radeon Vega فراهم میکند. این چیپست از خطوط PCI Express 4.0/3.0 X16 نیز پشتیبانی کرده و برای انتقال سریعتر دادهها درگاههای USB 3.2 نسل دو (با سرعت ۱۰ گیگابیت بر ثانیه) و درگاههای ۶ گیگابیت بر ثانیه SATA را در اختیار شما میگذارد.
سوکت AM4 با پردازندههای نسل دوم و سوم AMD Ryzen و کارتهای گرافیک نسل اول و دوم Radeon Vega سازگاری دارد. پردازندههای Ryzen بر پایه معماری نوین و هفت نانو متری Zen ساخته شدهاند و از حداکثر ۱۶ هسته پردازنده پشتیبانی میکنند.
برقرسانی
VRM به کار رفته در مادربرد از نوع DIGI+، یکی از با کیفیتترین انواع ماژول تنظیم ولتاژ، است. این VRM از مدار تغذیه ۱۴ فاز (۲+۱۲) مجهز به DrMOS (ترکیبی از درایورها و MOSFETهای بالا دست و پایین دست در یک مجموعه) بهره میبرد تا راندمان مطلوب و انرژی مورد نیاز پردازندههای اینتل را تامین کند. همچنین، کانکتورهای برقرسانی به کار رفته در مادربرد شامل یک کانکتور ۲۴ پین، یک کانکتور دوازده ولتی هشت پین و یک کانکتور دوازده ولتی چهار پین است. آمپدانس پایین آن نیز موجب کاهش ریسک عدم کارکرد یا افزایش بیش از حد حرارت میشود.
همچنین، برد مدار چاپی 6 لایه TUF Gaming X570-Plus (WiFi) باعث میشود حرارت از قطعات کلیدی سیستم دور شده و امکان تقویت بیشتر پردازنده فراهم شود. چوکهای با کیفیت TUF جریان الکتریسیته موردنیاز پردازنده را بدون نقص در اختیار آن قرار میدهند تا ثبات عملکرد سیستم افزایش یابد. خازنهای اختصاصی ایسوس نیز تحمل دمایی تا بیست درصد بیشتر و طول عمری تا ۵ برابر طولانیتر دارند.
خنک کنندگی
هیتسینک VRM بزرگ و کاربردی تعبیه شده در TUF Gaming X570-Plus (WiFi) به خوبی روی VRM و چوکها را میپوشاند تا انتقال حرارت با کارایی بالاتری انجام شود. پد حرارتی با کیفیت نیز گرما را از القاگر و آرایه فازی به هیتسینک انتقال میدهد. علاوه بر هیتسینک فعال چیپست، هیتسینکهای M.2 هم کمک میکند تا اس اس دی M.2 همواره در درجه حرارت ایدهآل باقی بماند و عملکرد و کارایی آن افت نکند.
کنترل کاربردی فنها: با استفاده از نرمافزار Fan Xpert 2+ یا بایوس UEFI ایسوس میتوانید فنهای نصب شده روی مادربرد TUF Gaming X570-Plus (WiFi) را به راحتی کنترل کنید.
هدرها: این مادربرد به یک کانکتور فن پردازنده (۴ پین)، سه کانکتور فن برای کیس، یک کانکتور فن OPT پردازنده و یک هدر پمپ AIO مجهز شده است. هر یک از هدرها را میتوان به سه حسگر حرارتی قابل تنظیم مرتبط کرد تا عملکرد آنها با توجه به بار سیستم تنظیم شود (از طریق نرمافزار Fan Xpert 2+ یا بایوس UEFI). هر دو هدر فن کیس به قابلیت تشخیص خودکار PWM یا DC بودن فن مجهز شدهاند. سه حسگر مخصوص از هر یک از فنها در برابر افزایش بیش از حد دما یا جریان الکتریکی محافظت میکنند (قابل تنظیم در Fan Xpert 4 یا بایوس UEFI).
راهکارهای فعال هیتسینک چیپست
PCIe 4.0 با افزایش پهنای باند امکان عبور حجم بیشتری از دادهها را از چیپست فراهم میکند که این مسئله موجب افزایش چشمگیر حرارت تولیدی میشود. هیت سینک مادربرد TUF Gaming X570 Plus (WiFi) به صورت فعال خنک میشود تا از تداخل و نقص در عملکرد مادربرد جلوگیری کند.
فن اختصاصی Delta SuperFlo: این فن مخصوص و کم سر و صدا به بلبرینگ با کیفیتی مجهز شده که بیش از ۶۰ هزار ساعت L10 عمر خواهد کرد (L10 نام یک واحد اندازهگیری استاندارد مرتبط با دوام بلبرینگها است).
داکت هوا: این داکت مخصوص با ایجاد فشار استاتیک به فن کمک میکند تا جریان هوا را روی شیارها متمرکز کند.
هیتسینک شیار دار: با افزایش تعداد شیارها سطح مقطع هیتسینک به طرز چشمگیری افزایش مییابد و مسیری با کمترین مقاومت برای دفع حرارت ایجاد میشود.
مادربرد TUF Gaming X570-Plus (WiFi) با ساختار حافظه دو کاناله از چهار حافظه رم DIMM از نوع DDR4 با حداکثر ظرفیت ۱۲۸ گیگابایت پشتیبانی میکند. این مادربرد از اسلاتهای M.2 با نسل چهارم PCIe برخوردار بوده تا عملکرد خیرهکنندهای به شما ارائه شود. حداکثر فرکانس پشتیبانی شده این محصول ۵۱۰۰ مگاهرتز (با اورکلاک) و 2933 (بدون اورکلاک بوده و حداقل فرکانس پشتیبانی شده آن نیز برابر با ۲۱۳۳ مگاهرتز است.
فضای ذخیرهسازی: این مادربرد دارای ۳ اسلات M.2 و ۸ درگاه SATA III (۶ گیگابیت بر ثانیه) است.
AMD OPTIMEM
راهکار بهبود ساختار حافظه OptiMem ایسوس با افزایش فرکانس و پایین آوردن تاخیر، موجب استفاده از حداکثر توان معماری Infinity Fabric شرکت AMD میشود. بدین ترتیب علاوه بر افزایش پایداری و تطابقپذیری حافظه، در ولتاژهای یکسان شاهد تاخیر کمتر و محدوده فرکانس بالاتری خواهیم بود.
تست تطابق TUF
محصولات TUF Gaming ایسوس و تمامی قطعات تحت پوشش TUF Gaming Alliance (ساخته شده توسط شرکتهای متحد و طرف قرارداد ایسوس) تحت شدیدترین آزمایشها قرار میگیرند تا هیچ شکی در مورد سازگاری آنها با یکدیگر باقی نماند. سازگاری مادربرد TUF Gaming X570-Plus (WiFi) شما با سایر قطعات TUF به طور کامل تست شده است تا بتوانید پس از نصب قطعات، به راحتی و بدون مشکل بازی کنید. علاوه بر تطابق در شیوه تولید، این محصولات از جلوه ظاهری هماهنگ و زیبایی نیز بهرهمند هستند. کسانی که برای ظاهر یکدست و متناسب کیس کامپیوتر خود ارزش قائل میشوند قطعا از انتخاب این محصولات رضایت خواهند داشت.
اتصالات
اینترنت وای فای: ماژول AC9260 بی سیم اینتل با بهرهگیری از استاندارد WiFi 5 (802.11ac)، کانالهای گسترده ۱۶۰ مگاهرتزی و MU-MIMO 2x2 سرعت اتصال شما را به شبکه به ۱.۷۳ گیگابیت بر ثانیه میرساند. آداپتور درونی وایفای مادربرد TUF Gaming X570-Plus (WiFi) سرعت انتقال داده را تا دو برابر افزایش میدهد تا حتی در صورت وجود فاصله زیاد بین سیستم و روتر وایفای، از اینترنت پر سرعت و بی نقص بهرهمند شوید. ماژول وایرلس AC 9260 اینتل از قابلیت اتصال بلوتوث 5.0 نیز بهرهمند شده تا امکان انتقال بی سیم دادهها را با سرعت ۲ برابر و با محیط تحت پوشش ۴ برابری فراهم کند.
اینترنت سیمی: اترنت آنبرد گیگابیتی و اختصاصی این مادربرد با چیپست Realtek L8200A ارتباطات LAN شما را بهبود بخشیده و با ارتقای پایداری و عملکرد شبکه، دادهها را بدون تاخیر و با مصرف بهینه توان پردازنده منتقل میکند.
نرمافزار Turbo LAN: از طریق رابط کاربری آسان این نرمافزار میتوانید اولویت بستههای دادهای را به دلخواه خود تعیین کرده، به کمک فناوری شکلدهی به ترافیک cFosSpeed نرمافزارها را از نظر دسترسی به شبکه اولویت بندی کنید و بدین ترتیب میزان لگ شبکه را به میزان چشمگیری کاهش دهید.

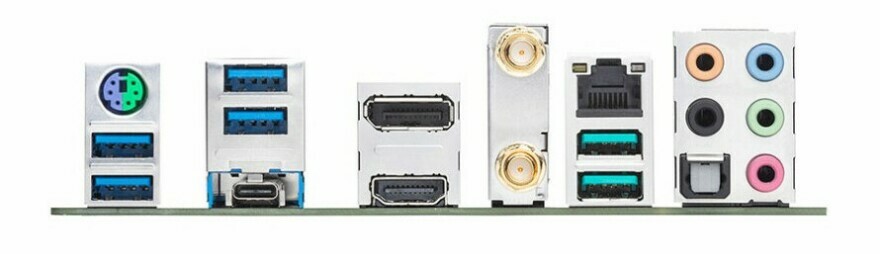

USB: این مادربرد در مجموع دارای هفت درگاه USB در پنل پشتی، شامل ۱ درگاه USB 3.2 نسل دو (تایپ C)، 2 درگاه USB 3.2 نسل دو (تایپ A)، 4 درگاه USB 3.2 نسل یک و ۲ درگاه USB 2.0؛ و ۲ درگاه USB 3.2 نسل ۱ و ۴ درگاه USB 2.0 بر روی برد است.
M.2: این مادربرد از 3 سوکت M.2 مجهز به M Key، با پشتیبانی از SATA و PCIe 4.0 X4 برخوردار است.
SATA: هشت کانکتور ۶ گیگابیت بر ثانیه برای این محصول در نظر گرفته شده است (با پشتیبانی از Raid 0, 1, 10).
اسلاتهای توسعه این محصول عبارتاند از:
یک اسلات PCIe نسل چهار (x16 Mode) برای پردازندههای سری ۵۰۰۰ و ۳۰۰۰ AMD Ryzen
یک اسلات PCIe نسل سه (x16 Mode) برای پردازندههای سری ۵۰۰۰ (G-Series)، ۴۰۰۰ (G-Series)، و ۲۰۰۰ AMD Ryzen
یک اسلات PCIe نسل سه/دو (x8 Mode) برای پردازندههای سری ۳۰۰۰ (G-Series) و ۲۰۰۰ (G-Series) AMD Ryzen
سه اسلات PCIe نسل چهار برای چیپست X570 AMD.
سیستم صدا
چیپست صدای به کار رفته در این مادربرد از نوع Realtek ALC S1200A بوده و تعداد پورتهای ۳.۵ میلیمتری آن ۵ عدد است. درگاه خروجی صدای آن نیز از نوع S/PDIF بوده و فناوری مقابله با نویز به کمک هوش مصنوعی موجب میشود صدای ضبط شده توسط میکروفون وضوحی باور نکردنی داشته باشد.
سیستم صوتی مادربرد TUF Gaming X570-Plus (WiFi) مخصوص گیمینگ طراحی شده است، به کمک Codec اختصاصی S1200A شرکت Realtek از کیفیت و ثبات سیگنالهای صوتی و به حداقل رسیدن تداخلات اطمینان یابید و با خازنهای صوتی ژاپنی صدایی فراگیر، جذاب و دوستداشتنی بشنوید. با این Codec اختصاصی نسبت سیگنال به نویز به میزان بیسابقه ۱۰۸ دسیبل برای خط خروجی استریو و ۱۰۳ دسیبل برای خط ورودی کاهش مییابد.
با قابلیت DTS Custom میتوانید از بین سه حالت صوتی مختلف Aerial (مناسب بازیهای استراتژی، ورزشی و...)، Soundscape (برای بازیهای نقشآفرینی، اکشن، ترسناک و...) و Tactical (بازیهای تیراندازی آنلاین و...) حالت دلخواه خود را انتخاب کنید.
نورپردازی RGB
با استفاده از نرمافزار Aura Sync ایسوس میتوانید نورپردازی هدرها و نوارهای LED مادربرد TUF Gaming X570-Plus (WiFi) خود و قطعات متصل به آن را به دلخواه کنترل کنید و با انتخاب از بین حالتهای پیشفرض یا حالتهای دلخواه خود، ظاهر چشمنوازی به سیستم خود بدهید. این نورپردازی با تمام سختافزارهایی که از Aura پشتیبانی میکنند هماهنگی دارد. نسل دوم هدرهای ARGB میتوانند تعداد LEDهای قطعات متصل به خود را بسنجند و نورپردازی آنها را به خوبی مدیریت کنند.
محافظت
SafeSlot: اسلات PCIe در مادربردهای TUF ایسوس با فرایند مهندسی شدهای طراحی شده تا مقاومت و استحکام آن افزایش یابد و با قابی فلزی، تا ۱.۶ برابر محکمتر شده و تا ۱.۸ برابر مقاومت بیشتری نسبت به تنش برشی پیدا کند.
ESD Guards: محافظهای ESD طول عمر قطعات را افزایش میدهند و از تأثیر نامطلوب تخلیه الکتریسته ساکن، تا +/- 10 کیلووات تخلیه از راه هوا و تا +/- 6 کیلووات تخلیه تماسی، جلوگیری میکنند (در مقایسه با استاندارد سایر محصولات که به ترتیب حدود ۶ و ۴ کیلووات است).
TUF LANGuard: این نوآوری بینظیر فناوری جفتسازی سیگنالها را با خازنهای فوقالعاده با کیفیت در هم آمیخته تا علاوه بر افزایش چشمگیر توان عملی، مادربرد TUF Gaming X570-Plus (WiFi) شما را از گزند تخلیه الکتریکی و الکتریسیته ساکن حفظ کند.
محافظت از DRAM در برابر اضافه ولتاژ: فیوزهای آنبرد این مادربرد (با قابلیت ریست شدن) از قطعات در برابر اضافه جریان و اتصال کوتاه محافظت می کنند. این امر علاوه بر درگاههای I/O شامل DRAM نیز میشود تا طول عمر سیستم شما و قطعات متصل به آن افزایش یابد.
پنل پشتی فولادین I/O: مادربردهای TUF دارای پنلی پشتی از جنس فولاد ضد زنگ و ضد خوردگی هستند که به منظور افزایش سه برابری طول عمر، با پوششی از کرومیوم اکسید پوشانده شده است. این سری از مادربردها از آزمایش ۷۲ ساعته افشانه نمک سربلند بیرون آمدهاند.
Armoury Crate: این نرمافزار ابزار جدیدی برای کنترل سختافزارهای گیمینگ شرکت ایسوس است که به کمک رابط کاربری آسان و کاربردی آن میتوانید نورپردازی RGB و افکتهای آن را برای تمام قطعاتی که از Aura Sync پشتیبانی میکنند تنظیم کنید. همچنین با استفاده از آن قادر به مدیریت ویژگی مقابله با نویز میکروفون، سرعت چرخش فنها، تنظیمات موس و کیبورد و حتی اورکلاک لپتاپهای سازگار با آن خواهید بود. امکان ثبت محصولات و دریافت آخرین اخبار مربوط به جامعه گیمینگ ایسوس نیز از دیگر قابلیتهای این نرمافزار است.
مادربرد
ASUS
244×305 میلیمتر
AMD
دارد
3 پین,4 پین
X570
ATX
AM4
1 عدد
AMD Ryzen 5000 Series/ 5000 G-Series/ 4000 G-Series/ 3000 Series/ 3000 G-Series/ 2000 Series/ 2000 G-Series Desktop Processors
Ryzen 5000
14 فاز
DDR4
4 عدد
دو کاناله
128 گیگابایت
در حالت اورکلاک تا 5100 مگاهرتز و در حالت عادی تا 2933 مگاهرتز
24 پین
1عدد 4 پین + 1 عدد 8 پین
ندارد
ندارد
2 عدد
2 عدد
نسل چهارم
ندارد
دارد
دو مسیره
2 عدد
8 عدد
RAID 0 - RAID 1 - RAID 10
دارد
یک عدد به طور مشترک برای صفحه کلید و موس
دارد
دارد
دارد
یک عدد در پنل پشتی USB 3.2 Gen 1
ندارد
4 عدد
4 عدد کانتکور هدر داخلی
6 عدد
4 عدد در پنل پشتی و 2 عدد کانکتور هدر داخلی
2 عدد
2 عدد در پنل پشتی
6 عدد
پشت پنل
Realtek ALC S1200A Codecs
8 کانال
5 عدد
دارد
SPDIF
دارد
1 عدد
Realtek L8200A, ASUS Turbo LAN Utility, TUF LANGuard
دارد
2 عدد
802.11a/b/g/n/ac
دارد
5.0

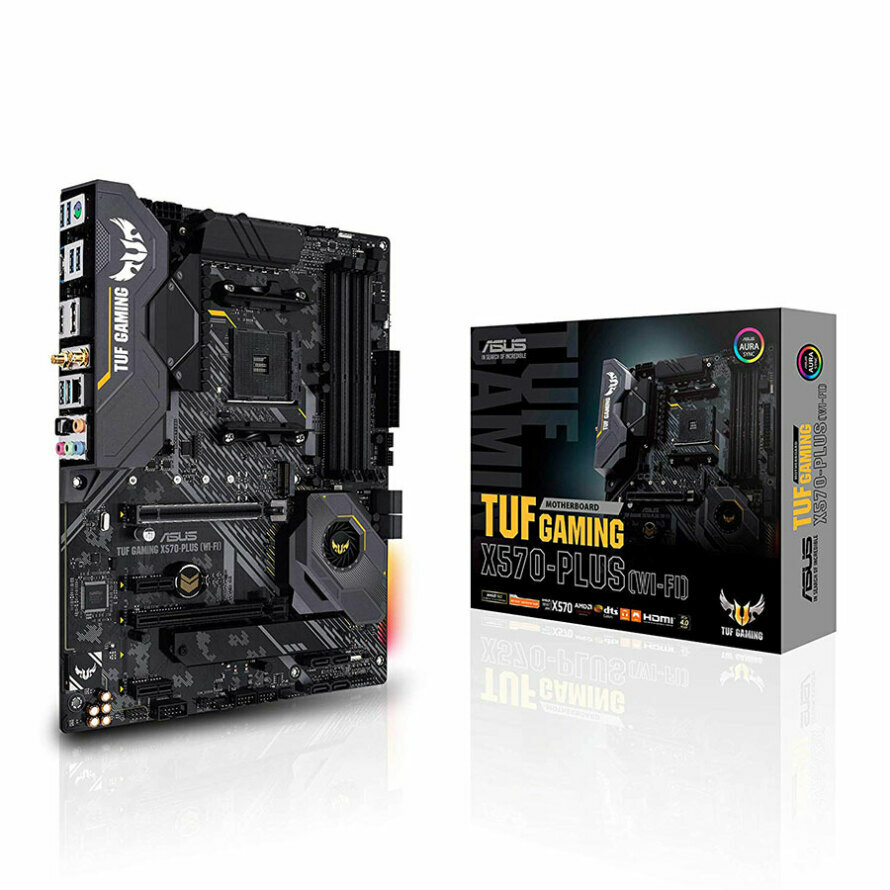

CD درایور, کابل ساتا, دفترچه راهنما
