چیپست اینتل H510چیپست H510 شرکت اینتل، چیپست پایین‌رده سری 500 است که با پردازنده‌های نسل یازدهم این شرکت معرفی شد. مادربردهای مجهز به این چیپست با قابلیت‌ها و امکانات سخت‌افزاری خود، مناسب کاربران اداری و مولتی مدیا هستند. مادربردهای مجهز به این چیپست علاوه بر پردازنده‌های نسل یازدهم، با پردازنده‌های نسل دهم نیز سازگار هستند. پشتیبانی از رابط PCIe 4.0 و شبکه اینتل Wi-Fi 6 AX201، پیشرفتهای چشمگیر چیپست H510 نسبت به نسل گذشته خود محسوب می‌شوند. این چیپست خود تا 6 خط PCIe 3.0، تا 10 درگاه USB (تا 4 درگاه USB 3.2 Gen 1 و یا تا 10 درگاه USB 2.0) و تا 4 درگاه SATA III را پشتیبانی می‌کند.
سوکت اینتل LGA1200بر خلاف جهش از نسل 9 به نسل 10 پردازنده‌های اینتل، سوکت میزبان پردازنده‌های نسل 11 دست‌نخورده باقی مانده است و این پردازنده‌ها همچنان با سوکت LGA 1200 سازگاری دارند. به همین خاطر، سوکت LGA1200 و به تبع چیپست H510 هم از پردازنده‌های نسل 11 و هم از پردازنده‌های نسل 10 اینتل پشتیبانی می‌کنند. توجه داشته باشید که پشتیبانی و استفاده از خطوط PCIe 4.0 تنها با پردازنده‌های نسل 11 امکان‌پذیر است و در صورت استفاده از پردازنده‌های 10، تنها می‌توانید از خطوط PCIe 3.0 استفاده کنید.
معرفی مادربردهای سری PRO شرکت ام اس آی
مادربردهای سری PRO شرکت ام اس آی، از جمله

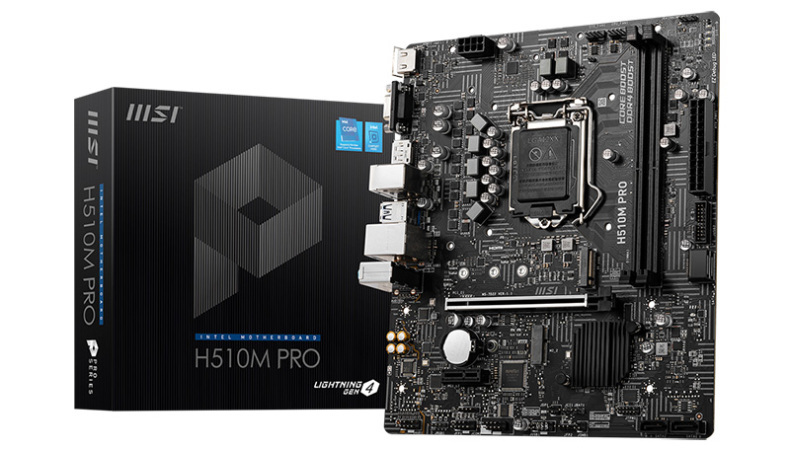

مادربرد H510M PRO، با ارائه تجربه کاربری بهینه و مفید، به کاربران اجازه می‌دهد تا هوشمندانه‌تر به کار خود مشغول شوند. مادربردهای سری PRO با عملکرد پایدار و کیفیت ساخت بالا، نه تنها جریان کاری بهینه و حرفه‌ای را ارائه می‌دهند، بلکه عمر مفید بالایی دارند و کاربران را از دردسرهای احتمالی عیب‌یابی مشکلات سیستم خلاص می‌کنند.
خنک کننده مبتنی بر هوش مصنوعی Frozr AIبه لطف موتور هوش مصنوعی شرکت ام اس آی تحت عنوان «MSI AI ENGINE»، بخش Frozr AI می‌تواند دمای پردازنده و کارت گرافیک را شناسایی و سرعت گردش فن‌های سیستم را به صورت خودکار تنظیم کند.
کنترل کامل فن‌ها با نرم‌افزار و بایوس مادربردنرمافزار Total Fan Control به کاربران اجازه می‌دهد تا عملکرد فن‌های خنک کننده سیستم و پردازنده را کنترل و مؤلفه‌های اصلی سیستم را از طریق رابط گرافیکی ساده بررسی کنند. کاربران همچنین می‌توانند تا چهار هدف دمایی را برای پردازنده و مادربرد تعیین کرده تا فن‌ها بر اساس این اهداف، عملکرد خود را به صورت خودکار تنظیم کنند.
کانکتورهای اتصال فن با قابلیت تشخیص خودکار فن‌های PWM و DC
یک هدر اتصال فن پردازنده و یک هدر اتصال فن کیس، کانکتورهای اتصال فن مادربرد H510M PRO را تشکیل می‌دهند. هدرهای اتصال فن مادربرد، فن‌هایی که با حالت PWM یا DC فعالیت می‌کنند را به صورت خودکار تشخیص می‌دهند و میزان کارایی و سطح نویز تولیدی آنها را بهینه‌سازی می‌کنند.
چراغ‌های عیب‌یابی LEDبرای هر یک از قطعات اصلی سیستم، یک چراغ LED در نظر گرفته شده است تا در صورت بروز مشکل، کاربران به سرعت از منشأ مشکل مطلع شوند، مشکل را رفع و سیستم را مجدداً راه‌اندازی کنند.
تقویت استحکام اسلات PCIe با پوشش فولادیاسلاتهای PCIe مجهز به فناوری ام اس آی PCI Express Steel Armor دارای نقاط لحیم بیشتر روی مادربرد هستند تا استحکام ساختاری آنها تقویت شده و از صدمه دیدن اسلات PCIe حین اتصال و نگهداری کارت گرافیک‌های سنگین جلوگیری شود. پوشش فولادی حول اسلات‌های PCIe همچنین از تداخلات الکترومغناطیسی پیشگیری می‌کنند تا به تجربه گیمینگ کاربران لطمه‌ای وارد نشود.
حفاظت از مادربرد در برابر تخلیه الکترواستاتیکیشرکت ام اس آی در مادربرد H510M PRO دو راهکار حفاظتی تخلیه الکترواستاتیکی و دو لایه اتصال به زمین حول سوراخ‌های نصب مادربرد تعبیه کرده است تا از آن در برابر تخلیه الکترواستاتیکی و آسیب دیدن قطعات مادربرد جلوگیری کند.
برد مدار چاپی با 2 انس لایه مسی
طراحی برد مدار چاپی مادربرد H510M PRO از طریق یک لایه ضخیم 2 انسی از مس بهبود یافته است. این لایه ضخیم مسی، میزان رسانایی و پخش شدن حرارت را در سراسر مادربرد افزایش می‌دهد و از تجمع حرارت در اطراف قطعات حساس مادربرد جلوگیری می‌کند.
راهکار شبکه سیمی اینتل؛ آنلاین گیمینگ با تأخیر پایینبا راهکار شبکه سیمی اینتل LAN به بازی‌های آنلاین خود متصل بمانید! این راهکار برای ارائه خروجی پایدار اینترنت بهینه‌سازی شده و مناسب بازی‌های آنلاین حساس در سطح تورنومنت است. درگاه LAN به واسطه کنترلر اینتل I219V می‌تواند از حداکثر سرعت تبادل 1 گیگابیت بر ثانیه پشتیبانی کند.
بهینه‌سازی ترافیک اینترنتی بازی‌ها و نرمافزارهاابزار ام اس آی LAN Manager در نرم‌افزار MSI Center، به صورت خودکار نرم‌افزارها و بازی‌هایی که به میزان تأخیر اینترنت و شبکه حساس هستند را اولویت‌بندی می‌کند و بهترین تجربه آنلاین را در بازی‌ها ارائه می‌دهد. کاربران همچنین می‌توانند اولویت نرم‌افزارها و بازی‌ها و نیز پهنای باند اختصاص یافته به هر یک از آنها را به صورت دستی تنظیم کنند.
راهکارهای ذخیره‌سازی
مادربرد H510M PRO از جدیدترین راهکارها و استانداردهای ذخیره‌سازی پتشیبانی کرده و به کاربران اجازه می‌دهد تا هر گونه دستگاه ذخیره‌سازی بسیار سریع را متصل و از آنها استفاده کنند. یک اسلات M.2 از نوع Key M با سرعت تبادل داده 32 گیگابیت بر ثانیه از طریق رابط PCIe 3.0 x4 و SATA III و چهار درگاه SATA III با سرعت تبادل داده 6 گیگابیت بر ثانیه، راهکارهای لازم برای کاهش زمان بالا آمدن سیستم و بارگذاری بازی‌ها و نرم‌افزارها را ارائه می‌دهند. اسلات M.2 از درایوهای اس اس دی در ابعاد 2242، 2260 و 2280 پشتیبانی می‌کند.
درگاه‌های ورودی/خروجی و کانکتورهای مادربردیک درگاه کمبو PS/2 برای اتصال موس و کیبورد، چهار درگاه USB 2.0، دو درگاه USB 3.2 Gen 1 Type-A با سرعت 5 گیگابیت بر ثانیه، یک درگاه DisplayPort 1.4، یک درگاه HDMI 2.0، یک درگاه VGA، یک درگاه LAN (RJ45) و سه جک صوتی 3.5 میلی‌متری، درگاه‌های مادربرد در پنل پشتی را تشکیل می‌دهند. دو درگاه HDMI و DisplayPort نیز از رزولوشن 4K با نرخ تازه‌سازی 60 هرتز پشتیبانی می‌کنند. علاوه بر این موارد، یک کانکتور USB 3.2 Gen 1 و یک کانکتور USB 2.0، دیگر درگاه‌های ارتباطی مادربرد محسوب می‌شوند. هر یک از این دو هدر می‌توانند تا دو درگاه USB را پشتیبانی کنند.
نسل چهارم رابط PCIe؛ پرسرعت‌تر از همیشهنسل چهارم رابط PCIe، جدیدترین و پرسرعت‌ترین راهکار تبادل داده مبتنی بر استاندارد PCIe است که در مقایسه با نسل قبل خود، دو برابر پهنای باند بیشتر دارد و سرعت تبادل آن تا 64 گیگابایت بر ثانیه افزایش یافته است. استاندارد PCIe 4.0 همانند نسل‌های گذشته هم با دستگاه‌های قدیمی‌تر و هم با دستگاه‌های جدیدتر سازگار است. عملکرد اسلات PCIe با به کار گیری پوشش فلزی تقویت شده است و می‌تواند میزبان کارت گرافیک‌های مدرن و سنگین باشد.
اسلات‌های توسعهیک اسلات PCIe 4.0/3.0 x16 (PCIe 4.0 با پردازنده‌های نسل 11 و PCIe 3.0 با پردازنده‌های نسل 10)، یک اسلات PCIe 3.0 x1 و یک اسلات M.2 از نوع Key E جهت اتصال ماژول‌های WiFi و بلوتوث، شکاف‌های توسعه مادربرد H510M PRO را تشکیل می‌دهند.
سازگاری کامل با انواع ماژول‌های رم DDR4شرکت ام اس آی ماژول‌های رم DDR4 از محبوب‌ترین شرکت‌های سازنده حافظه رم را به واسطه آزمایش‌های بسیار سخت و دشوار می‌سنجد تا از اجرای پایدار و قابل اطمینان سیستم با این ماژول‌های رم اطمینان حاصل شود. شرکت‌های کورسیر، کروشال، کینگستون، جی اسکیل و برندهای دیگر با شرکت ام اس آی همکاری می‌کنند تا ماژول‌های رم و پیکربندی متفاوت آنها با مادربردهای این شرکت سازگار باشند و حتی پتانسیل اورکلاک آنها افزایش یابد.
پشتیبانی از ماژول‌های رم DDR4 تا فرکانس 3200 مگاهرتز
مادربرد H510M PRO مجهز به دو اسلات رم است و تا دو ماژول رم DDR4 دو کاناله تا ظرفیت 64 گیگابایت و فرکانس 3200 مگاهرتز (با پردازنده‌های نسل 11) پشتیبانی می‌کند. این مادربرد همچنین با پروفایل‌های اینتل XMP جهت افزایش کارایی ماژول‌های رم و بهبود پایداری سیستم سازگار است.
فناوری Core Boostفناوری Core Boost متشکل از مداربندی پیشرفته شرکت ام اس آی و طراحی بهینه مدار تغذیه دیجیتالی مادربرد H510M PRO است که ارائه سریع‌تر و دقیق‌تر جریان برق لازم برای پردازنده را امکان‌پذیر و میسر می‌سازد. این فناوری شرایط ایده‌آلی برای پردازنده‌های چند هسته‌ای در پردازش‌های سنگین به وجود می‌آورد.
پردازنده صوتی اختصاصیکدک صوتی ALC897/ALC892 از شرکت Realtek، صداهای استریو و فراگیر را با وضوح بالا پخش کرده و از پیکربندی صوتی 7.1 کاناله نیز پشتیبانی می‌کند.
خازن‌های صوتی با کیفیت بالابا خازن‌های صوتی به کار گرفته شده در مادربرد H510M PRO، می‌توانید از اصوات بی‌نظیر و واقع‌گرایانه لذت ببرید و از حداکثر کارایی هدفون‌های استودیویی استفاده کنید.
جک‌های صوتی 3.5 میلی‌متری باکیفیتاین جک‌های صوتی در انتقال بی‌نقص فرکانس‌های صوتی دیجیتال تأثیرگذار هستند و هویت اصوات خروجی را حفظ می‌کنند.
طراحی ایزوله سیستم صوتیقطعات و مدار صوتی مادربرد H510M PRO همانند یک کارت صدای مجزا در بخشی اختصاصی از مادربرد قرار گرفته‌اند و از نظر الکتریکی ایزوله شده‌اند.
لایه‌های صوتی مجزا برای پخش صدای واضح از کانال‌های چپ و راستقرارگیری مدارهای صوتی در لایه‌های مجزا از مدار چاپی مادربرد، پخش صدای واضح و دست نخورده از کانال‌های صوتی چپ و راست را تضمین می‌کند.
پیشگیری از نویز درگاه‌های صوتی
فیلتر نویز تعبیه شده در جک‌های صوتی مادربرد H510M PRO از تولید نویز بلند حین اتصال دستگاه‌های صوتی به مادربرد، قطع کردن آنها و یا حین خاموش/روشن کردن سیستم جلوگیری می‌کند.
مرکز MSI Center
مرکز جدید MSI Center مجموعه نرم‌افزارهای شرکت ام اس آی را به صورت واحد در یک اپلیکیشن مرکزی ترکیب می‌کند. با این اپلیکیشن می‌توانید از قابلیت‌های پیشرفته مادربرد H510M PRO استفاده کنید و از مزایای آنها بهره‌مند شوید.
بخش True Color: در این بخش پروفایل‌های پیشفرض برای تنظیم روشنایی و رنگ صفحه نمایش در بازی‌ها و سناریوهای کاربردی مختلف وجود دارند. کاربران همچنین می‌توانند مؤلفه‌های صفحه نمایش خود را شخصی‌سازی و ذخیره کنند.
بخش Live Update: با کمک این بخش دیگر لازم نیست نگران از دست دادن بروزرسانی‌های مهم باشید. بخش ام اس آی Live Update آخرین درایورها، بایوس و نرم‌افزارها را به صورت خودکار دانلود و نصب می‌کند تا تمرکز شما فقط روی کارتان باشد.
بخش User Scenario: در این بخش پروفایل‌های پیشفرض برای تنظیم عملکرد کلی سیستم قرار دارند و با یک کلیک می‌توان آنها را متناسب با نیاز خود فعال کرد. کاربران همچنین می‌تواند پروفایل خود را بسازند و آن را شخصی‌سازی کنند.
بخش Hardware Monitor: در این بخش می‌توانید اطلاعات حیاتی سیستم همچون دما، میزان بارگذاری، فرکانس و ولتاژ اجزای مختلف سیستم را به صورت لحظه‌ای مشاهده کنید.
بخش Total Fan Control: این بخش کنترل کامل فن‌های سیستم را در اختیار کاربران قرار می‌دهد. با این ابزار می‌توان تا چهار هدف دمایی را تعیین کرد و سپس مادربرد نیز عملکرد فن‌ها را به صورت خودکار و متناسب با این اهداف تنظیم می‌کند.
بخش Product Registration: کاربران در این بخش می‌توانند محصولات خریداری شده از شرکت ام اس آی را ثبت کنند و از مزایای آن بهره‌مند شوند.
قابلیت Resizable BAR
Resizable BAR (یا Re-Size BAR) قابلیت پیشرفتهای از استاندارد PCI Express است که به پردازنده اجازه می‌دهد تا همزمان به تمام حافظه ویدئویی کارت گرافیک دسترسی داشته باشد. این قابلیت موجب افزایش کارایی سیستم در بازی‌های مشخصی می‌شود.
ایمنی سیستم
تمامی مادربردهای سری PRO در بایوس خود دارای عملکرد امنیتی یا «SECURITY» هستند تا از تمامی فایل‌های شخصی کاربران محافظت کنند؛ فرقی نمی‌کند که این فایل‌ها به صورت روزانه استفاده می‌شوند یا فقط در محیط کاری مورد استفاده قرار می‌گیرند.
بوت ایمن سیستم با Secure BootSecure Boot، استاندارد امنیتی است که سیستم را مجاب می‌کند تا تنها از طریق نرم‌افزارهای ایمن و قابل اطمینان بوت شود. هنگامی که سیستم روشن می‌شود، فریمور مادربرد امضای دیجیتالی تمامی نرم‌افزارهای بوت از جمله درایورهای فریمور UEFI، اپلیکیشن‌های EFI و حتی سیستم عامل را بررسی می‌کند. همزمان با تأیید امضای این نرم‌افزارها، سیستم بوت می‌شود.
